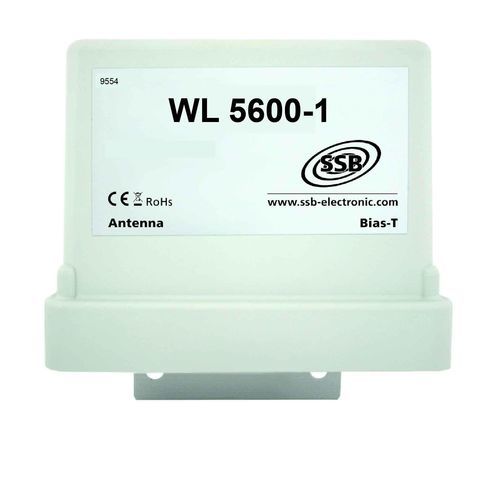

Leistungsverstärker WL 5600-1

Spannungfür Transmissionsmessungen

Der WL 5600-1 bietet eine Ausgangsleistung von 1W (CW) bei einer Sendeverstärkung von typ. 27dB. Im Empfang wird eine Verstärkung von typ. 22dB erreicht. Der Frequenzbereich erstreckt sich über den gesamten WLAN 5GHz (5,180GHz – 5,825GHz) Bereich. Das Gerät wird in einem Mastgehäuse geliefert. Die zwei Anschlüsse (TRX und Ant) sind mit N-Buchsen ausgeführt. An dem WL 5600-1 befindet sich kein separater Eingang für die Versorgungsspannung. Die Versorgung kann über eine Fernspeiseweiche, z.B. DCC 2,4 - 5,6 GHz (im Lieferumfang enthalten), realisiert werden. Die Fernspeiseweiche wird an dem TRX Eingang angeschlossen und benötigt 12V – 14V. Vor der Fernspeiseweiche befindet sich der Router. Am Antenneneingang wird die Antenne angeschlossen. Der WL 5600-1 ist mit einer automatischen Sende- /Empfangsumschaltung ausgestattet. Sollte keine Leistung am TRX Eingang eingespeist werden, so befindet sich das Gerät im Empfangsmodus. Damit sicher auf Senden umgeschaltet wird, sollte am Eingang eine Leistung von mindestens -10dBm anliegen. Zu beachten ist zudem, dass die maximale Eingangsleistung an TRX nicht größer als 6dBm betragen darf. Die Sättigungseffekte der Empfangsverstärker beginnen bei -10dBm. Diese Leistung sollte nicht überschritten werden, da ansonsten die Datenrate sinken kann.
