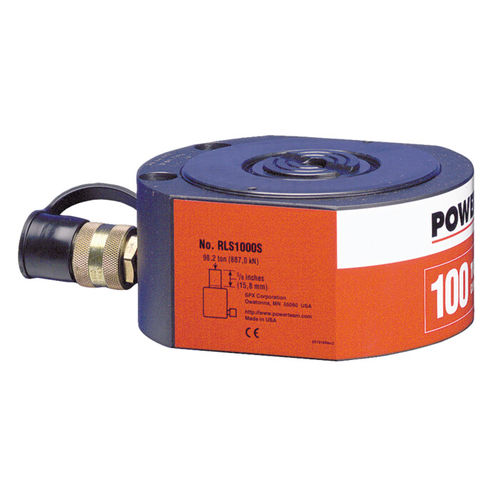

Extraflacher Zylinder RLS series
hydraulischKolbeneinfachwirkend

extraflacher Zylinder
extraflacher Zylinder
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
hydraulisch
Technologie
Kolben
Konfigurierung
einfachwirkend
Weitere Eigenschaften
extraflach, korrosionsbeständig, abriebfest
Hub

0,44 in, 0,5 in, 0,56 in, 0,63 in

Kolbendurchmesser

Min: 1 in

Max: 6 in

Druck

Min: 8.943 psi

Max: 10.394 psi

Schaftdurchmesser

Min: 1 in

Max: 3 in

Belastung

Min: 5 tf

Max: 150 tf

Beschreibung

Einfachwirkender, federrückstellender Power Team-Zylinder, ideal für beengte Bereiche mit einem Freiraum von 1 5/8" (266,7 mm) bis 4" (542,9 mm). Zylinderkörper, Kolben und Stopfbuchsbrille sind alle Power Team behandelt, um Korrosions- und Abriebfestigkeit zu gewährleisten. Die RLS-Serie ist standardmäßig mit einer gewölbten Kolbenstange (5-30 t) oder einer drehbaren Kappe (50-150 t) ausgestattet, um die Auswirkungen einer außermittigen Belastung zu minimieren. Eine einzigartige Hochleistungsfeder sorgt für einen schnellen Kolbenrückzug. Eine 9796 3/8"-NPTF-Innengewinde-Halbkupplung ist Standard bei jedem Zylinder (der RLS50 hat eine 3/8"-Kupplung, die nicht abgewinkelt ist). Die Ölanschlüsse sind 3/8" NPTF. Die Kupplungen an allen Zylindern, außer RLS50, sind nach oben abgewinkelt, um zusätzlichen Spielraum zu schaffen. Merkmale IDEAL FÜR ANWENDUNGEN MIT GERINGEM SPIELRAUM ODER ENGEN PLATZVERHÄLTNISSEN, DIE HOHE KRÄFTE ERFORDERN. ■ Niedrige Bauhöhe von 41,3 bis 101,6 mm. ■ Zylindergehäuse, Kolben und Stopfbuchsbrille sind "Power-Tech"-behandelt für Korrosions- und Abriebfestigkeit. ■ Standardmäßig gewölbte Kolbenstange (5-30 Tonnen) oder drehbare Kappe (50-150 Tonnen) minimieren die Auswirkungen außermittiger Belastung. ■ Einzigartige Hochleistungsfeder sorgt für schnellen Kolbenrückzug bei allen Zylindern, außer RLS50. ■ Die Kupplung ist nach oben abgewinkelt, um zusätzlichen Freiraum zu schaffen (außer RLS50). ■ Entspricht den Sicherheitsnormen ANSI / ASME B30.1.

---
