Prüfer der elektrischen Konformität / für medizinische Geräte S 6600H

Produktübersicht
Die Modelle S 6600H, S 6600U und KT 6680U sind universelle Sicherheitstester für elektrische Sicherheitsprüfungen in Laboren, Werkstätten und Produktionsumgebungen. S 6600H und S 6600U sind Tischgeräte; KT 6680U ist ein 19"-Rack-Einschubmodul.

Anschlüsse & Varianten

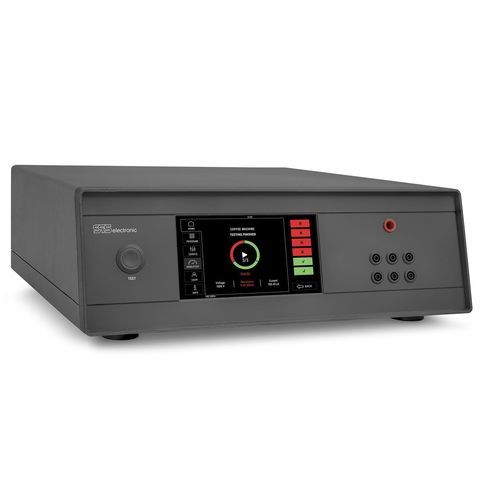

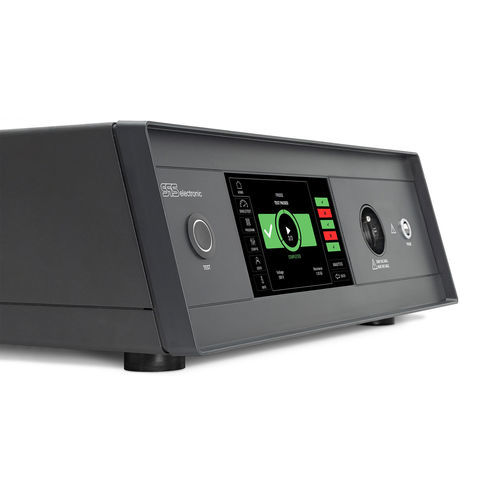

• S 6600H: Tischgerät mit landesspezifischen Netzsteckdosen an der Frontplatte für direkten Prüfanschluss.
• S 6600U: Tischgerät mit Laborbuchsen und Hochspannungsbuchsen an der Front für flexible Prüfaufbauten.
• KT 6680U: Einschubmodul für die Integration in Prüfracks und automatisierte Prüfsysteme.

Wesentliche Prüfverfahren

• Hochspannungsprüfung (Hipot) AC: 100 – 5.500 V, Prüfstrom bis 20 mA.
• Hochspannungsprüfung (Hipot) DC: 100 – 6.000 V, Prüfstrom bis 20 mA.
• Isolationsmessung (DC): Prüfspannung 100 – 6.000 V; angegebener Widerstandsbereich: 100 kΩ – 50 GΩ (alternativreferenz: 250 kΩ – 50 GΩ).
• Schutzleiterprüfung (Ground Bond) AC: 1 – 32 A; Widerstandsbereich 0 – 6 Ω.
• Widerstandsmessung: 1 Ω – 1 MΩ.
• Durchgangs-Referenzwerte: < 14 Ω = Kurzschluss; > 100 kΩ = kein Durchgang.

Anwendungsbereiche

• End-of-Line- und Produktionsprüfungen.
• Qualitätssicherung in der Elektronik- und Elektrofertigung.
• Laborprüfungen, Wartung und Service.
• Prüfungen für Medizintechnik, Leistungselektronik und e‑Mobility-Komponenten, sofern keine Funktionstests erforderlich sind.

Details
Die Geräte konzentrieren sich auf sicherheitsrelevante Messungen: Hipot AC/DC, Isolationswiderstand und Schutzleiterprüfung. Die Hochspannungsbereiche ermöglichen AC-Tests bis 5.500 V und DC-Tests bis 6.000 V bei Prüfströmen bis 20 mA. Die Isolationsmessung deckt sehr hohe Widerstandswerte ab. Die Schutzleiterprüfung bietet Prüfströme von 1 A bis 32 A zur Überprüfung des PE. Anschlussoptionen richten sich nach der gewählten Variante (Netzsteckdosen in Front, Labor-/HV-Buchsen oder Rack‑Integration).

Technische Daten

• Modell: S 6600H (Produktfamilie umfasst S 6600U und KT 6680U).
• Hochspannungsprüfung AC: 100 – 5.500 V, bis 20 mA.
• Hochspannungsprüfung DC: 100 – 6.000 V, bis 20 mA.
• Isolationsmessung (DC): 100 – 6.000 V; Widerstandsbereich: 100 kΩ – 50 GΩ (alternativ 250 kΩ – 50 GΩ).
• Schutzleiterprüfung: 1 – 32 A; Schutzleiterwiderstand 0 – 6 Ω.
• Widerstandsmessung: 1 Ω – 1 MΩ.
• Durchgangstest: < 14 Ω = Kurzschluss; > 100 kΩ = kein Durchgang.
• Netzteil / Versorgung: Weitbereichsnetzteil, ca. 90 – 250 V (auch 90 – 253 V genannt), 50/60 Hz.
• Varianten: Tischgerät mit Steckdose (S 6600H); Tischgerät mit Laborbuchsen (S 6600U); Rack‑Einschub (KT 6680U).
• Typische Einsatzgebiete: HV-Sicherheitsprüfung, Isolationsmessung, Schutzleiterprüfung in Laboren, Werkstätten und Produktion.
• Hersteller: SPSelectronic.
