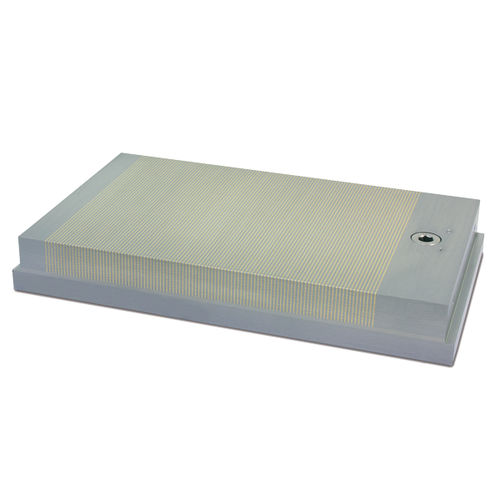

Permanentmagnet-Magnetspannplatte SPNS

rechteckigfür Werkzeugmaschinen

Permanent Magnetspannplatten SPNS sind eine Sonderbauform der hoch-präzisen Magnetspannplatten SPNM. Die Schaltstelle liegt oben und die Bauhöhe ist auf ein Minimum von 35 mm reduziert. Sie werden eingesetzt wo eine flache und leichte Bauweise wichtig ist oder man aus Platz- oder Handhabungsgründen nicht seitlich schalten kann. Die oben liegende Innensechskant-Schaltnabe ist durch einen herausnehmbaren Stift gegen Verschmutzung geschützt. Durch die geringe Magnetfeldhöhe wird eine Magnetisierung der Bearbeitungswerkzeuge verhindert. Die Magnetspannplatte wird über einen abnehmbaren Sechskantschalthebel aktiviert. Ausführung Neodym-Magnetsystem Stahlgrundkörper Querpolteilung 1.4 + 0.5 mm Nennhaftkraft ca. 100 N/cm² Magnetfeldhöhe ca. 5 mm Abnutzbarkeit der Polplatte 6 mm
