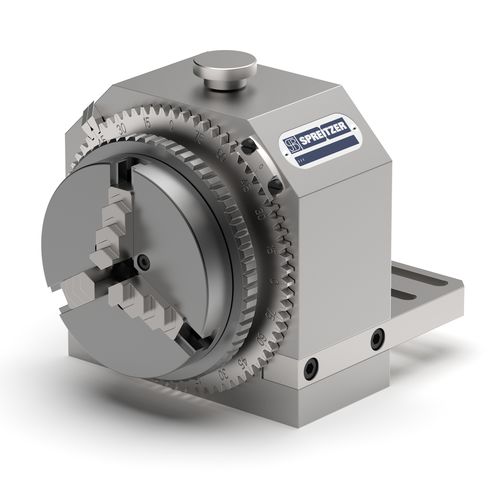

Schrittgetriebe mit Feststellmuffe ER 32

drehbarmit Parallelachsefür Maschinen

Dieser Direktteilapparat mit Spannzangeneinheit ist speziell für den Einsatz auf Drahterodiermaschinen vorgesehen. Durch das Befestigungsbohrbild ist eine Montage auf Bohrungsraster 40 mm und 50 mm mittels M8-Schraube möglich. Die Teilung erfolgt über die 72er-Teilscheibe, die Zwischenteilungen über die 360°-Skala und den Nonius.

Vorteile auf einen Blick

Optionen:

Betätigung: mechanisch
Werkstoff: magnetisierbarer Chromstahl, nichtrostend
Ausführung: durchgehärtet, komplett präzisionsgeschliffen, vorgespannte und komplett abgedichtete Wälzlagerung
Spannzange: ER 32 (470 E), Ø2 – 20 mm

Version:

Rechtwinkligkeit 0,005 mm
Parallelität 0,003 mm
Rundlaufgenauigkeit 0,01 mm
Teilgenauigkeit ±2‘
