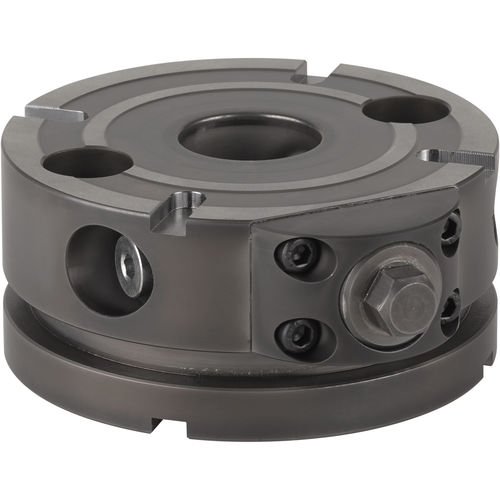

Mechanische Spanneinheit ZPS 10 / ZPS 20

zur maschinellen FertigungNullpunktmit Indexierung

Mechanisches Nullpunktspannsystem mit 90° versetzten Indexiernuten zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung. Besonders geeignet für den modularen Aufbau von Spannlösungen mittels Nullpunktspannsystem. Diese mechanische Spanneinheit verfügt über hohe Halte-, Einzugs- und Verschlusskräfte. Über den umlaufenden Spannrand kann die Spanneinheit auf dem Maschinentisch positioniert und mit mechanischen Spannelementen befestigt werden. An der Unterseite ist eine Positionier-/ und eine Durchgangsbohrung für die Befestigung mittels M12 Senkkopfschraube auf Rasterpaletten vorhanden. Die Aufnahmebohrung für den Spannzapfen ZPS 20 ist bereits in die Spanneinheit eingebracht. Vorteile auf einen Blick Öffnen und Schließen mechanisch Hohe Haltekraft Universelle Montage- und Kombinationsmöglichkeiten Material: vergüteter Werkzeugstahl Ausführung: oberflächengehärtet Wiederholgenauigkeit 0,01 mm
