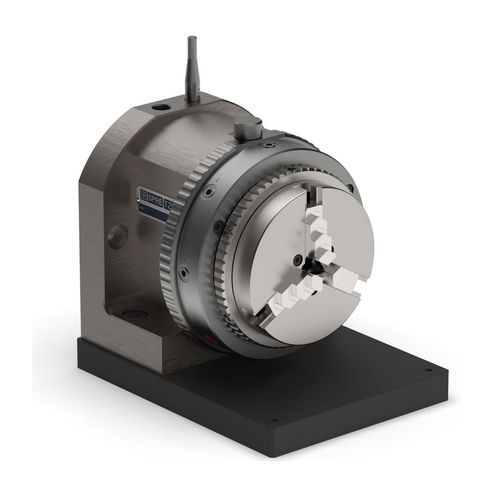

Dreheinheit PDE

Mit Hilfe der Präzisions-Dreheinheit PDE können zylindrische Werkstücke bis 134 mm Durchmesser mit hoher Genauigkeit rotiert werden. Der Aufbau der Einheit ist in horizontaler und vertikaler Lage auf der Grundplatte möglich. Auf der universellen Planscheibe mit MK3-Aufnahme der Variante B705000004 können unterschiedliche Anbauteile montiert werden. Stärken Präzisions-Dreheinheit, horizontal und vertikal montierbar Dreibacken-Spannfutter DBF VA,nichtrostend (Wiederholgenauigkeit 0,005 mm) Einsatzbereiche Einzelprüfung Serienprüfung mit Sonderzubehör Werkstoff Stahl, nichtrostend Aluminium Ausführung Präzisionsgeschliffen Hartcoatiert Lieferumfang 1 Präzisions-Dreheinheit PDE Zubehör auf Anfrage lieferbar Gelenkarm mit Messmittelaufnahme Hochgenauigkeits-Spannfutter SF HQ,nichtrostend, Ø 100 oder Ø 125 mm (Wiederholgenauigkeit 0,002 mm), siehe Produktkatalog Kapitel 6, Spannmittel für Werkzeugbau und Kontrolle Elektroantrieb Aufnahme für Schwenkhalter Technische Details Lieferumfang: - inklusive Dreibackenfutter DBF 100 VA Rundlaufgenauigkeit [mm]: - < 0,002 (ohne Dreibackenfutter), vorgespannte Präzisionslagerung Werkstück Ø [mm]: - 0 – 100 Außenspannung, 20 – 100 Innenspannung Stellfläche L × B [mm]: - 85 × 145
