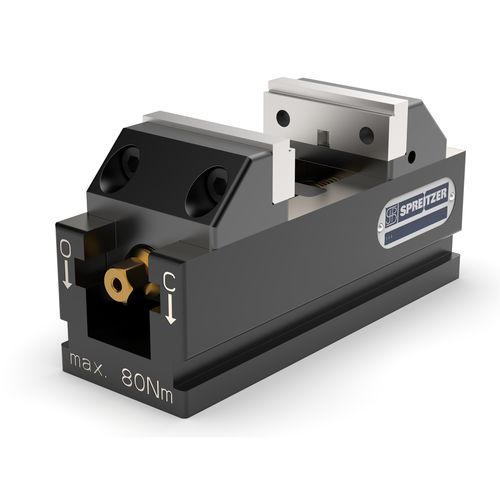

Zentrierspanner-Schraubstock MZE

für Werkzeugmaschinenfür 5-Achs-Werkzeugmaschinenhorizontal

Die mechanischen Zentrischspanner der Baureihe MZE sind kraftvolle und wirtschaftliche Spannmittel für den Einsatz auf Mehrachsen-Bearbeitungszentren sowie in automatisierten Fertigungssystemen. Durch die kompakte Bauform wird eine optimale Zugänglichkeit zum Werkstück ermöglicht, insbesondere bei 5-Achs- und Mehrseitenbearbeitungen.
Die auswechselbaren Spannbacken ermöglichen eine flexible Anpassung an unterschiedliche Spannaufgaben und Werkstückgeometrien. Der große Spannbereich sowie die hohe Prozesssicherheit machen die Baureihe MZE zu einer vielseitigen Lösung für die Rohteil- und Fertigteilbearbeitung.

Eigenschaften
• Kompakte Bauform für Mehrachsenbearbeitung
• Großer Spannbereich
• Mechanischer Zentrischspanner für flexible Spannaufgaben
• Auswechselbare Spannbacken für unterschiedliche Anforderungen
• Geeignet für Außen- und Innenspannung
• Hohe Zugänglichkeit bei 5-Achs- und Mehrseitenbearbeitung
• Kraftvolle und wirtschaftliche Werkstückspannung
• Präzisionsgeschliffene Funktionsflächen
• Gehärtete Spindel
• Eingeschliffene Grundbacken
• Oberflächengehärtete Ausführung
• VA-Version aus magnetisierbarem, rostfreiem Chromstahl erhältlich

Werkstoff
Standardausführung:
• Vergüteter Werkzeugstahl

VA-Version:
• Magnetisierbarer Chromstahl, rostfrei

Ausführung
Standardausführung:
• Oberflächengehärtet
VA-Version:
• Durchgehärtet

Genauigkeit
• Zentriergenauigkeit: ±0,015 mm
• Wiederholgenauigkeit: 0,01 mm
• Paarungsgenauigkeit: 0,02 mm

Einsatzbereiche
• Mehrachsen-Bearbeitungszentren
• Automationssysteme
• Einzelteilfertigung
• Kleinserienfertigung
• Außen- und Innenspannung
• 5-Achs- und Mehrseitenbearbeitung

Lieferumfang
• 1 Zentrischspanner MZE
• 1 Paar harte Stufenbacken 89°
• Bedienungsanleitung
