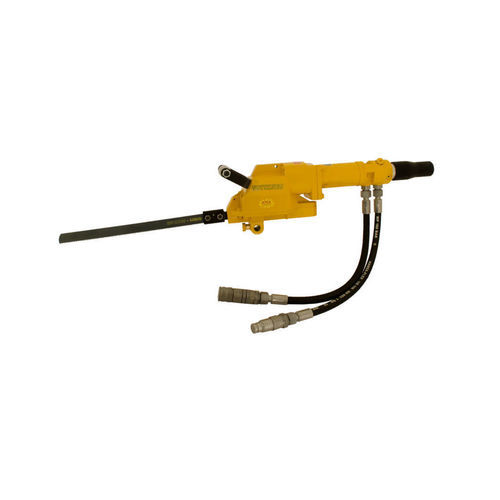

Alternativ-Säge 5 1220 0010

für Nichteisenmetallefür Kunststofffür Metall

Produktübersicht
Hydraulische Hub‑Säge 5 1220 0010 für anspruchsvolle industrielle Schneid‑ und Unterwasseranwendungen. Variable Betätigung über Drehgas und ATEX‑Zulassung II2GExhIIBT5Gb für explosionsgefährdete Bereiche.

Hauptmerkmale

• Energiequelle: Hydraulisch
• Betriebsdruck: 90–140 bar
• Volumenstrom: 10–50 l/min
• Betätigung: Drehgas (stufenlose Geschwindigkeitsregelung)
• Tauchfähig / Unterwasserbetrieb
• ATEX: II2GExhIIBT5Gb

Technische Daten

• Bestellnummer: 5 1220 0010
• ATEX‑Spezifikation: II2GExhIIBT5Gb
• Energiequelle: Hydraulisch
• Betriebsdruck: 90–140 bar
• Volumenstrom: 10–50 l/min
• Betätigung: Drehgas
• Leistung: 2.8
• Hub (frei): 300 rpm
• Hub: 60,00 mm
• Anschluss: M18x1.5 mm
• Hydraulikschlauchanschluss: Flat-Star A250-OM/OF-1/2 BSP
• Hydraulikmedium: Hydrauliköl
• Hydraulikkreislauf: offener Kreislauf
• Öl‑Filtrationsklasse: ISO 20/18/13
• Öltemperatur: -34 bis +82 °C
• Viskosität: größer als 13 Centistokes
• Schallpegel LpA: unter 70,0 dB(A)
• Vibrationspegel: unter 2,5 m/s²
• Gewicht: 10,5 kg
• Anwendungsbereiche: Energie‑ und Leitungsbau; Metall‑ und Stahlbau; Anlagen‑ und Maschinenbau; Unterwasserarbeiten

Zubehör (Übersicht)
Das Produkt wird mit einem umfangreichen Zubehörangebot geliefert: mehrere Sägeblattfamilien, Spannvorrichtungen, Bogenführungen, Verlängerungsketten, Adapter, Schläuche und Montageartikel. Repräsentative Kategorien und Beispiele folgen.

Sägeblätter HSS (Beispiele)

• 9 2501 0590 — 4 TPI — 300 mm
• 9 2501 0700 — 4 TPI — 530 mm
• 9 2501 0120 — 6 TPI — 300 mm
• 9 2501 0710 — 8 TPI — 600 mm
• 9 2501 0020 — 14 TPI — 150 mm (NE‑Metall, rostfreier Stahl)

Sägeblätter HSS‑Bimetall (Beispiele)

• 9 2501 1010 — 6 TPI — 200 mm — Kunststoff, Gusseisen
• 9 2501 1110 — 14 TPI — 200 mm — Gusseisen und Vollmaterial Stahl
• 9 2501 1140 — 14 TPI — 770 mm — schwere Stahlanwendungen

Weitere Blattfamilien
Hartmetall‑, Fast‑Cut‑ und HSS‑SL‑Varianten für harte/abrasive Werkstoffe; benötigte Blattlänge = max. Querschnitt + 130 mm.

Spannvorrichtungen, Führungen und Montagezubehör

• Rohrschellen: z. B. 5 1202 9960 (Ø max. 325 mm), 5 1202 8940 (Ø max. 530 mm)
• Bogenführungen: z. B. 5 1207 9970 (für Ø bis 325 mm), 5 1207 8910 (für Ø bis 530 mm)
• Verlängerungsketten: 500 / 1 000 / 2 000 mm (5 1201 9010 / 5 1201 9030 / 5 1201 9020)

Sonstiges Zubehör

• Hydraulikschlauch‑Set: 2 1317 9010
• Sicherheitsblock (Eingangsdruck bis 350 bar): 2 2406 9900
• Transportkoffer: 5 1212 9000
• Mehrzwecköl zur Reinigung/Schutz: 9 9902 0120

Hinweise
Angezeigte Bestellnummer: 5 1220 0010. ATEX‑Zulassung und Tauchfähigkeit ermöglichen den sicheren Einsatz in explosionsgefährdeten Bereichen und bei Unterwasseranwendungen. Das Drehgas erlaubt materialgerechte Geschwindigkeitsregelung.

Technische Spezifikationen

• Bestellnummer: 5 1220 0010
• ATEX: II2GExhIIBT5Gb
• Energiequelle: Hydraulisch
• Betriebsdruck: 90–140 bar
• Volumenstrom: 10–50 l/min
• Betätigung: Drehgas
• Leistung: 2.8
• Hub: 60,00 mm
• Hub (frei): 300 rpm
• Anschluss: M18x1.5 mm
• Hydraulikschlauchanschluss: Flat-Star A250-OM/OF-1/2 BSP
• Hydraulikmedium: Hydrauliköl
• Hydraulikkreislauf: offener Kreislauf
• Öl‑Filtrationsklasse: ISO 20/18/13
• Öltemperatur: -34 bis +82 °C
• Viskosität: > 13 Centistokes
• Schallpegel LpA: < 70,0 dB(A)
• Vibrationspegel: < 2,5 m/s²
• Gewicht: 10,5 kg
