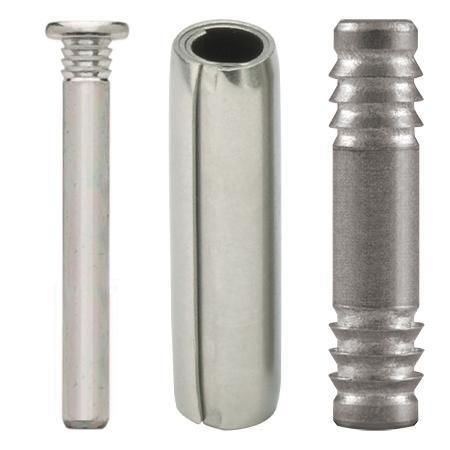

Spiralspannstift

MassivKeilAluminium

Übersicht
SPIROL liefert eine Palette von Stiften für Kunststoffbaugruppen, darunter Spiral-Federstifte (leicht, Standard, schwer), Vollstifte und spezialisierte Haltestifte wie Press‑N‑Lok™ (BP100) und LP500 Verriegelungsstifte. Diese Bauteile übernehmen Scharnier-, Verriegelungs-, Flucht- und Haltefunktionen in Kunststoffgehäusen und Strukturteilen. Anwendungstechniker unterstützen die Auswahl anhand des Wirtsmaterials, der Belastung und der Einbautechnik.

Typische Anwendungen

• Scharnierstifte mit Spiel
• Scharnierstifte mit Reibung
• Verriegelungsstifte
• Achsen- und Drehpunktstifte
• Permanenthalterungsstifte
• Wartbare Haltestifte
• Befestigungs- und Verbindungselemente
• Lokalisierungs- und Ausrichtstifte
• Wellen- und Nabenstifte
• Wellen- und Zahnradsstifte

Stifttypen & Merkmale
Spiral-Federstifte (Leicht, Standard, Schwer)
Spiral-Federstifte bieten Kombinationen aus Festigkeit, Flexibilität und kontrollierter Radialkraft, abgestimmt auf unterschiedliche Wirtsmaterialien und Anwendungsanforderungen. Das spiralförmige Design dämpft Stöße und Vibrationen, reduziert Bohrungsdeformationen und verlängert die Lebensdauer der Baugruppe.

Leichte Ausführung
Empfohlen für weiche, spröde oder dünne Materialien wie Kunststoffe, Aluminium, Druckgussteile und Keramik. Leichtstifte erfordern geringere Einführkräfte und eignen sich, wenn Bohrungen nahe an einer Kante liegen. Sie werden häufig für Ausrichtung und Achsen bei niedriger Belastung eingesetzt.

Serie 500 — Extra leichte Stifte
Die Serie 500 verwendet eine 1½‑Windungsform, um die Radialkraft zu begrenzen und empfindliche Wirtsmaterialien zu schützen. Typische Anwendungen sind Scharnierstifte und Ausrichtstifte in Kunststoff‑ oder Keramikbaugruppen. Die Serie 550 Cosmetic ist eine Variante für sichtbare kosmetische Anwendungen.

Press‑N‑Lok™ (BP100)
BP100 Press‑N‑Lok™‑Stifte haben gegenüberliegende Widerhaken, die eine permanente axiale Sicherung zwischen zwei Kunststoffbauteilen gewährleisten. Die Montage erfolgt zweistufig: Einpressen in die erste Hälfte, dann Aufpressen der zweiten Hälfte auf die freien Stiftenden, sodass das Kunststoffmaterial sich um die Widerhaken legt. Standardmaterial ist leichtes bleifreies Aluminium; austenitischer Edelstahl ist optional. Durchmesser: 2 mm bis 4 mm.

LP500 — Verriegelungsstifte für Kunststoffe
LP500‑Stifte besitzen unter dem Kopf eine Widerhakenausformung, die im letzten Bohrungsabschnitt greift, während der glatte Schaft das Ausrichten durch vorherige Bohrungen ermöglicht. Der Kopf verhindert das Übertreiben der Einpressung und erleichtert die mechanische Orientierung für die Automatisierung. Standarddurchmesser: 3 mm, 4 mm, 5 mm. Standardmaterial: leichtes bleifreies Aluminium; Varianten auf Anfrage.

Installationstechnik
SPIROL bietet Stiftinstallationsgeräte von manuellen Pressen bis zu vollautomatischen Modulen mit Vorrichtungen, statistischer Prozesskontrolle und Fehlersicherung, um eine reproduzierbare, hochwertige Montage von Stiften in Kunststoffkomponenten zu gewährleisten.

Anwendungsbeispiele & Vorteile

• EV-Ladeklinkenhalterung: Press‑N‑Lok™ ersetzt Schrauben, reduziert Ausschuss und beschleunigt die Montage, indem sich Kunststoff um die Widerhaken legt und sicheren Halt bietet.
• Türinnencharniere im Fahrzeug: LP500 reduziert Geräusche (buzz, squeak & rattle) im Vergleich zu früheren Befestigungen und vereinfacht die Montage.
• Auslösebolzen in chirurgischen Klammergeräten: Leichtstifte verhindern Risse in Kunststoffgabeln und bieten erforderliche Haltekraft und Flexibilität.

Technische Daten

• Ursprung: Spiral-Federstift erfunden 1948
• Ausführungen: Leicht, Standard, Schwer
• Extra leicht: Serie 500 (1½‑Windungsform); enthält Serie 550 Cosmetic Variante
• Press‑N‑Lok™ (BP100): gegenüberliegende Widerhaken; Standardmaterial leichtes bleifreies Aluminium; optional austenitischer Edelstahl; Durchmesser 2 mm bis 4 mm
• LP500 Verriegelungsstifte: Widerhaken unter dem Kopf; Standarddurchmesser 3 mm, 4 mm, 5 mm; Standardmaterial leichtes bleifreies Aluminium
• Empfohlene Wirtsmaterialien für leichte Ausführung: Kunststoffe, Aluminium, Druckgussteile, Keramik
• Vorteile: Stoßdämpfung, reduzierte Bohrungsschäden, geringe Einführkraft (leichte Ausführung), sichere axiale Retention durch Widerhaken (Press‑N‑Lok™ & LP500)
• Installationsoptionen: von manuellen Geräten bis zu vollautomatischen Modulen mit Prozesskontrolle und Fehlersicherung
