Spiralspannstift

EdelstahlLeichtlastfür Kunststoffteile

Produktübersicht
Leichte Spiralspannstifte für Kunststoffe sind speziell entwickelte Befestigungselemente für den Einsatz in weichen, spröden oder dünnen Materialien wie Kunststoffen, Aluminium, Druckgussteilen und Keramiken. SPIROL erfand den Spiralspannstift im Jahr 1948 und bietet ihn in drei Ausführungen an: leicht, standard und schwer, um die optimale Kombination aus Festigkeit, Flexibilität und Durchmesser für verschiedene Basismaterialien und Anwendungsanforderungen zu bieten. Das stoßdämpfende Design dieser Stifte dämpft Kräfte und Vibrationen, verhindert Lochschäden und verlängert die Lebensdauer der Baugruppe.

Hauptmerkmale & Anwendungen

• Empfohlen für weiche, spröde oder dünne Materialien und wenn Löcher nahe an einer Kante liegen.
• Ideal für Baugruppen, die nicht erheblichen Belastungen ausgesetzt sind, wie z.B. Ausrichtungs- oder Achsanwendungen.
• Einfache Installation aufgrund geringerer Einsteckkraft.
• Erhältlich in metrischen (ISO 8751, ASME B18.8.3M) und zölligen (ASME B18.8.2) Größen.
• Metrische Durchmesser: 1,5 mm bis 8 mm; Zöllige Durchmesser: .062" (1/16) bis .312" (5/16).
• Materialien: Hochkohlenstoffstahl, 302/304 Nickel (austenitischer) Edelstahl, 420 Chrom (martensitischer) Edelstahl.

Anwendungsbeispiele

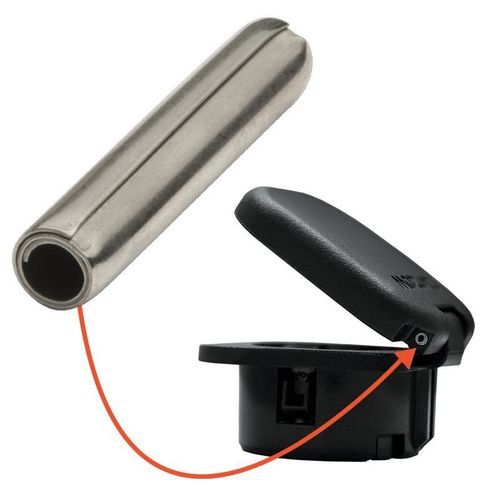

• Schlösser, Riegel, Kunststoffscharniere, Kunststoffabdeckungen für Steckdosen und mehr.
• 12V-Automobilsteckdosen
• Automobil-Türgriffe
• Kreissägeblattschutz

Fallstudien

• Auslöserstift in chirurgischem Hefter: SPIROL-Ingenieure entwickelten einen selbsthaltenden Auslöserstift, um Risse im Kunststoffjoch zu vermeiden, und sorgten für das perfekte Gleichgewicht von Festigkeit und Flexibilität, einfache Installation und außergewöhnliche Haltekraft. Die Lösung verbesserte die Funktion und Qualität des chirurgischen Hefters.
• Scharnierscharnier in Kunststoffschutzgehäuse: Leichte Spiralspannstifte ersetzten unzuverlässige, gezahnte Vollstifte und boten überlegene Haltekraft, einfache Installation und Kompatibilität mit automatischen Zuführungssystemen.
• Verstärkung für Kunststoff-Kraftstoffverdunstungskanister: Edelstahl-Leicht-Spiralspannstifte wurden für Selbsthaltung, Korrosionsbeständigkeit und maximalen Dampfstrom verwendet, während Schäden am Kunststoffrohr vermieden wurden.

Anpassbare Lösungen

• Wenn der erforderliche Durchmesser, die Länge, das Material oder die Oberfläche im Standardangebot nicht verfügbar sind, kann SPIROL maßgeschneiderte Lösungen anbieten, um spezifische Anwendungsanforderungen zu erfüllen.

Installationstechnologie

• SPIROL bietet eine vollständige Palette von Stiftinstallationsgeräten, von manuellen Maschinen bis hin zu vollautomatischen Arbeitszellen mit Prozesssteuerungs- und Fehlervermeidungsoptionen, die eine vollständig integrierte Lösung für die Montage bieten.

Spezifikationen

• Produkttyp: Leichte Spiralspannstifte
• Empfohlene Materialien: Kunststoffe, Aluminium, Druckgussteile, Keramiken
• Metrische Größen: 1,5 mm bis 8 mm (ISO 8751, ASME B18.8.3M)
• Zöllige Größen: .062" (1/16) bis .312" (5/16) (ASME B18.8.2)
• Materialien: Hochkohlenstoffstahl, 302/304 austenitischer Edelstahl, 420 martensitischer Edelstahl
• Anwendungen: Ausrichtung, Achsen, Scharniere, Riegel, Steckdosen, Sägeblattschutz, medizinische Geräte, Kraftstoffkanister
• Merkmale: Stoßabsorption, Vibrationsdämpfung, einfache Installation, geringe Einsteckkraft, überlegene Haltekraft, symmetrisches Design für automatische Zuführung
