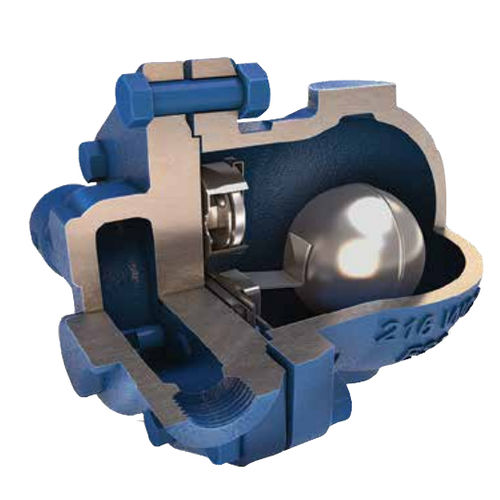

Kondensatablasshahn FT series

automatischSchwimmer

Mechanische Kondensatableiter Mechanische Kugelschwimmer-Kondensatableiter Mechanische Kondensatableiter mit Kugelschwimmer (FT) verfügen standardmäßig über ein integriertes Entlüftungsventil und die Optionen eines manuell einstellbaren Ablassventils (SLR - steam lock release mechanism) und eines Ablasshahns. Die Baureihe FT ist an alle Anwendungen anpassbar, bei denen Kugelschwimmerableiter empfohlen werden und eine sofortige Entfernung des Kondensats erforderlich ist. Wie ein Kugelschwimmer-Kondensatableiter funktioniert 1. Bei der Inbetriebnahme lässt ein thermostatischer Entlüfter Luft am Hauptventil (1) vorbei strömen, die sonst nicht entweichen könnte (ein Zustand, der als "Luftbindung" bezeichnet wird). 2. Sobald das Kondensat den Kondensatableiter erreicht, wird der Schwimmer angehoben und der Hebelmechanismus öffnet das Hauptventil. Das heiße Kondensat schließt den Entlüfter, fließt aber weiterhin durch das Hauptventil 3. Wenn Dampf eintrifft, sinkt der Schwimmer ab und schließt das Hauptventil, das immer unter dem Wasserspiegel bleibt, so dass kein Frischdampf durchgelassen werden kann. 4. Wenn der Dampf kondensiert, steigt der Schwimmer nach oben und ermöglicht die Freisetzung von Kondensat. Merkmale und Vorteile: - Sofortige Kondensatabführung mit sauberer, dichter Absperrung. Keine Rückstauung des Kondensats gewährleistet maximale Anlageneffizienz - Arbeitet sowohl bei schweren als auch bei leichten Lasten effizient und ohne Durchgang von Frischdampf - Keine Beeinträchtigung durch große und plötzliche Druck- oder Durchflussschwankungen - Einbauten aus Edelstahl, die korrosives Kondensat vertragen können - Integrierte Entlüftung zur Gewährleistung einer schnellen Aufwärmung der Anlage - Robuste Konstruktion zur Gewährleistung einer langen Lebensdauer gegen Wasserschläge und Vibrationen.
