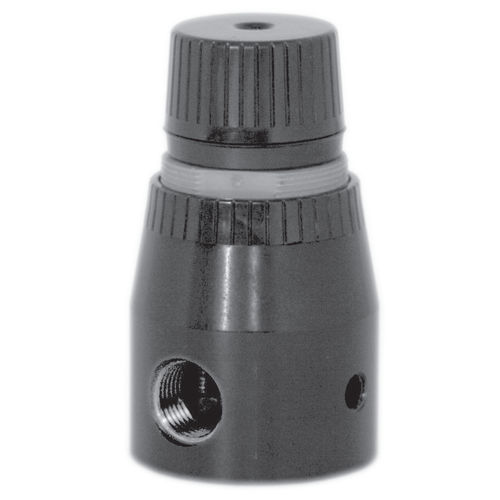

Druckluftregler IR1M
MembranKolbeneinstufig

Druckluftregler
Druckluftregler
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Medium
für Druckluft
Technologie
Membran, Kolben
Stufenanzahl
einstufig
Material
Aluminium
Anwendung
Industrie
Weitere Eigenschaften
einbruchsicher
Druck

Min: 0 bar
(0 psi)

Max: 20 bar
(290,08 psi)

Durchsatz

Min: 0 m³/s
(0 ft³/s)

Max: 0,05 m³/s
(1,77 ft³/s)

Öffnungsdurchmesser

0,25 in, 0,38 in, 0,5 in

Temperatur

Min: 0 °C
(32 °F)

Max: 70 °C
(158 °F)

Beschreibung

Internationale Druckluftregulatoren Beschreibung Die internationalen Druckluftregler IR1M und IRN1M von Monnier bieten eine genaue Druckregelung für allgemeine zweckbestimmte pneumatische Systeme. Hauptmerkmale: - Gute Fließeigenschaften. - Gute Reguliereigenschaften. - Schnelle Reaktion. - Totdichte Absperrung bei Nulldurchfluss. - Für Leitungs-, Halterungs- oder Schalttafelmontage. - Innen und außen hochwertig schwarz eloxiert. Optionale Extras Für weitere technische Informationen zu den folgenden Optionen siehe Seite 2: - Manipulationssichere Kappe. - Montagebügel Typ 21. - Montagering - Aluminium. - Manometer Bei eingeschaltetem Systemdruck befindet sich die Reglersitzventilbaugruppe in der geschlossenen Position, wenn der Einstellknopf vollständig gegen den Uhrzeigersinn gedreht wird (keine Federbelastung). Durch Drehen des Einstellknopfes im Uhrzeigersinn bewegt sich die Membrane / der Kolben nach unten und ermöglicht den Durchfluss durch die Öffnung, die zwischen der Tellerventileinheit und dem Sitz erzeugt wird. Die Steuermembran/der Kolben, die/der die Druckfeder ausgleicht, erfasst den Druck stromabwärts. Steigender Druck hinter dem Ventilkegel bewirkt eine Aufwärtsbewegung des Ventilkegels, bis die Belastung von Feder und Membran/Kolben ausgeglichen ist. Der Ausgangsdruck wurde nun reduziert. Wenn ein Ventil stromabwärts geöffnet wird, erzeugt der erhöhte Druckbedarf einen reduzierten Druck unter der Steuermembran/dem Kolben. Die Kegelanordnung bewegt sich aufgrund der Belastung der Steuerfeder nach unten, wodurch die Sitzfläche geöffnet wird und Luft den stromabwärts gerichteten Druckbedarf decken kann, so dass die Fläche der Öffnung den stromabwärts gerichteten Durchfluss misst

---
