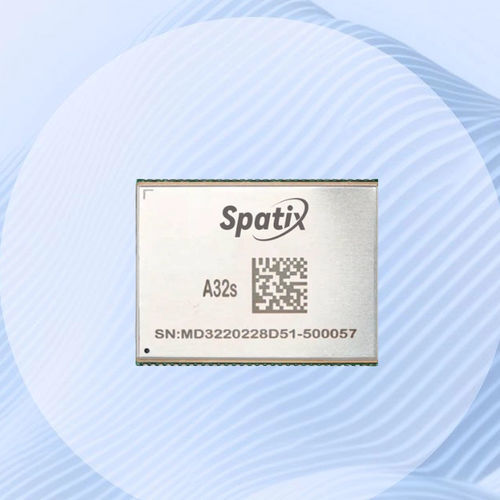

GNSS - Modul / BeiDou A32s

QZSSGALILEOSBAS

Übersicht
Das A32s-Modul ist ein hochpräzises Dual-Antennen GNSS-Modul, geeignet für Anwender wie UAV, Präzisionslandwirtschaft, Maschinensteuerung, Robotik und autonome Anwendungen. Es ist eine Single-Board-Lösung für präzise Position und Heading. Das Produkt liefert multi-Konstellations-RTK-Baselines zwischen zwei angeschlossenen Antennen und zu einer entfernten Basisstation. Es integriert SpatiX SuperRTKTM, SmartPPP® und Heading-Technologie und kann Positionierungs- und Richtungsinformationen im Zentimeterbereich liefern.

Hauptmerkmale

• Unterstützung für Multi-Konstellation und Mehrfrequenz
• Anti-Interferenz-Algorithmus und Multipath-Unterdrückungstechnologie
• Enthält SpatiX SuperRTKTM, SmartPPP® und Heading-Technologie
• Kompakte Abmessungen und geringer Leistungsbedarf

Anwendungen

• Vermessung
• Präzisionslandwirtschaft
• UAV
• Rasenmäher
• Maschinensteuerung
• Autonomes Fahren
• GIS
• Überwachung

Leistung
GNSS-Technologie | Signalerfassung | BDS: B1I, B1c, B2a, B2I, B3I; GPS: L1C/A, L2P, L2C, L5; GLONASS: L1C/A, L2C/A; Galileo: E1C/A, E5a, E5b; QZSS: L1C/A, L2C, L5; SBAS: L1C/A, L5; MSS L-Band: QXWZ XStar
Kanalanzahl: 1520
Time to First Fix (TTFF) | Cold Start: 40 s; Warm Start: 20 s; Signal-Wiedererfassung: 1 s
Messgenauigkeit | Pseudorange: 15 cm; Phase: 1 mm
Positionsgenauigkeit | Standalone: Horizontal 2 m, Vertikal 4 m
RTK-Leistung (Einzelbaseline): Horizontal 0.8 cm + 1 ppm; Vertikal 1.5 cm + 1 ppm; Initialisierungszeit ≤ 8 s; Initialisierungszuverlässigkeit ≥ 99.9%
RTK-Leistung (Netzwerk): Horizontal 0.8 cm + 0.5 ppm; Vertikal 1.5 cm + 0.5 ppm; Initialisierungszeit ≤ 8 s; Initialisierungszuverlässigkeit ≥ 99.9%
PPP-AR-Leistung: Initialisierungszeit < 6 min; Horizontal < 2.5 cm; Vertikal < 10.0 cm
PPP-RTK-Leistung: Initialisierungszeit < 2 min; Horizontal < 2.5 cm; Vertikal < 10.0 cm
Statisch: Horizontal 2.5 mm + 0.5 ppm; Vertikal 5.0 mm + 0.5 ppm
Maximale Datenrate: Messungen 20 Hz; Position 20 Hz; Heading 10 Hz
Formate: Referenzausgaben RTCM3.x; Navigationsausgaben NMEA-0183 & QX Binary Format (SIB)
Konnektivität: Serielle Ports 3 × UART (LV-TTL); 2 × CAN; 1 × SPI; 2 × USB (Host/Device); 1 × 1PPS (LV-TTL); Event Mark
Elektrisch: Eingangsspannung 3.3 VDC ±5%; Leistung 1.2 W; Vcc max Ripple 50 mV; ESD ±2000 V
Umgebung: Betriebstemperatur -40 ℃ ～ +85 ℃; Lagertemperatur -40 ℃ ～ +85 ℃; Vibration GJB150.16A-2009, MIL-STD-810; Mechanischer Schlag GJB150.18A-2009, MIL-STD-810
Physisch: Abmessungen 40.0 mm × 31.0 mm × 3.0 mm; Gewicht ≤ 8.5 g

Technische Daten

• Modell: A32s
• Unterstützte GNSS-Signale: BDS, GPS, GLONASS, Galileo, QZSS, SBAS, MSS L-Band
• Kanäle: 1520
• TTFF: Cold Start 40 s, Warm Start 20 s, Wiedererfassung 1 s
• Messgenauigkeit: Pseudorange 15 cm; Phase 1 mm
• Positionsgenauigkeit (RTK Einzelbaseline): Horizontal 0.8 cm + 1 ppm; Vertikal 1.5 cm + 1 ppm
• RTK-Netzwerkgenauigkeit: Horizontal 0.8 cm + 0.5 ppm; Vertikal 1.5 cm + 0.5 ppm
• PPP-AR: Initialisierung < 6 min; Horizontal < 2.5 cm; Vertikal < 10 cm
• PPP-RTK: Initialisierung < 2 min; Horizontal < 2.5 cm; Vertikal < 10 cm
• Statische Genauigkeit: Horizontal 2.5 mm + 0.5 ppm; Vertikal 5.0 mm + 0.5 ppm
• Max Datenrate: Messungen 20 Hz; Position 20 Hz; Heading 10 Hz
• Referenzausgänge: RTCM3.x; Navigationsausgänge: NMEA-0183 & QX Binary (SIB)
• Schnittstellen: 3×UART (LV-TTL), 2×CAN, 1×SPI, 2×USB (Host/Device), 1×1PPS (LV-TTL)
• Stromversorgung: Eingang 3.3 VDC ±5%, Typische Leistung 1.2 W
• ESD-Schutz: ±2000 V
• Betriebs- / Lagertemperatur: -40 ℃ bis +85 ℃
• Stoß & Vibration: Konform GJB150.16A-2009 & GJB150.18A-2009 ; MIL-STD-810
• Abmessungen: 40.0 mm × 31.0 mm × 3.0 mm
• Gewicht: ≤ 8.5 g
