Analysesoftware CGM Defeaturing

SimulationVisualisierungCAD

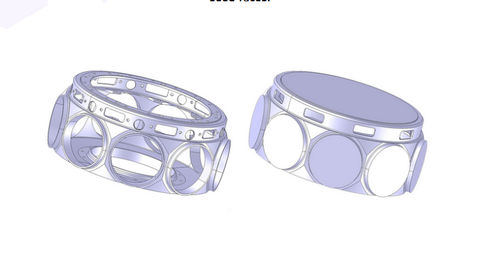

Identifizieren und entfernen Sie Merkmale wie Verrundungen und Löcher aus CAD-Modellen, um den richtigen Detaillierungsgrad für Visualisierung, Design, Fertigung oder Simulation zu erreichen. Anwendungen können die Feature-Erkennung zusammen mit der Flächenentfernung nutzen, um intelligente Defeaturing-Workflows zu erstellen, wie z. B. die Eliminierung bestimmter Lochtypen, einschließlich Senkbohrungen, Senkbohrungen, Durchgangsbohrungen, Sacklöcher und mehr. CGM Defeaturing ermöglicht die Automatisierung durch das Entfernen von Loch- oder Verrundungsmerkmalen in einem Schritt ohne Benutzereingabe; zum Beispiel das Löschen aller komplexen Verrundungsketten in einem CAD-Modell ohne manuelle Auswahl von Startflächen. Vereinfachung für die Simulation CGM Defeaturing kann durch Filterung nach Loch- oder Verrundungsgröße angepasst werden; kleine Modelldetails können entfernt werden, um die Lösungszeit zu reduzieren, und größere Details, die für die Analyse benötigt werden, können beibehalten werden Detaillierungsgrad der Visualisierung CAD-Teile und -Baugruppen, die für die Fertigung erstellt werden, weisen mehr Details auf, als für die Echtzeitdarstellung erforderlich sind. CGM Defeaturing reduziert die Modell-Tesselierung und verbessert die Visualisierungsleistung Entfernen von Verrundungen und Löchern CGM Defeaturing unterstützt Standard-Lochtypen in CAD-Systemen wie SolidWorks, Catia, usw., ist aber auch für komplexe reale Szenarien geeignet. Beim Entfernen von Verrundungen bewahrt CGM Defeaturing die Modellqualität durch robuste Algorithmen zur Oberflächenerweiterung, die spätere Modifikationen wie die Anwendung von Entwürfen, Fasen oder direkten Bearbeitungen ermöglichen. Modellierer- und CAD-unabhängig CGM Defeaturing verwendet einen geometrischen Erkennungsalgorithmus und unterstützt Native CAD und Formate, die keine Featurebaum-Informationen enthalten, wie STEP, IGES, etc.
