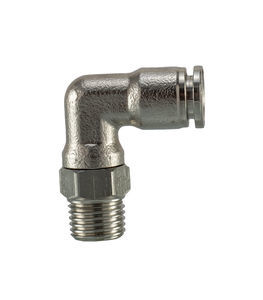

Winkel-Rohrverbinder QS series

TStahlSchnell

Produktübersicht
Festo QSTF-, QSM-, QS- und QSML-Push-in-Fittings für pneumatische Schlauchverbindungen. Ausgelegt für männliche G1/8‑Anschlüsse, kompatibel mit Schlauch-Außendurchmessern von 4 mm bis 8 mm je nach Ausführung. Betriebsdruckbereich: -0,95 bis 14 bar. Temperaturbereich (je nach Ausführung): -10°C bis 80°C.

Verfügbare Bauteile

• QSTF-G1/8-4 — Push-in T-Fitting; Außengewinde G1/8 (m); Schlauch-Ø 4 mm; Nenndurchlass ≈ 3 mm; -0,95 bis 14 bar
• QSTF-G1/8-6 — Push-in T-Fitting; Außengewinde G1/8 (m); Schlauch-Ø 6 mm; Nenndurchlass ≈ 4 mm; -0,95 bis 14 bar
• QSTF-G1/8-8 — Push-in T-Fitting; Außengewinde G1/8 (m); Schlauch-Ø 8 mm; Nenndurchlass ≈ 5,6 mm; -0,95 bis 14 bar

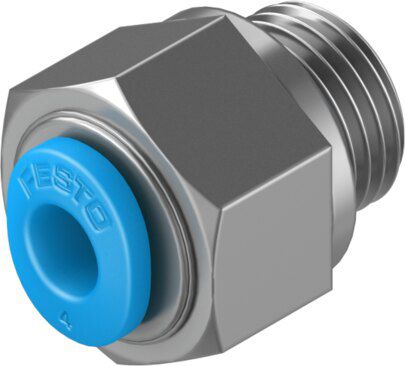

• QSM-G1/8-4-I — Push-in Gerade-Fitting; Außengewinde G1/8 (m); Schlauch-Ø 4 mm; Nenndurchlass ≈ 3,1 mm; -0,95 bis 14 bar
• QS-G1/8-4-I-100 — Push-in Gerade-Fitting; Außengewinde G1/8 (m); Schlauch-Ø 4 mm; Nenndurchlass ≈ 2,6 mm; -0,95 bis 14 bar
• QSM-G1/8-4 — Push-in Gerade-Fitting; Außengewinde G1/8 (m); Schlauch-Ø 4 mm; Nenndurchlass ≈ 2,9 mm; -0,95 bis 14 bar
• QSML-G1/8-4 — Push-in L-Fitting; Außengewinde G1/8 (m); Schlauch-Ø 4 mm; Nenndurchlass ≈ 2,5 mm; -0,95 bis 14 bar
• QS-G1/8-4-100 — Push-in Gerade-Fitting; Außengewinde G1/8 (m); Schlauch-Ø 4 mm; Nenndurchlass ≈ 3 mm; -0,95 bis 14 bar
• QS-G1/8-4 — Push-in Gerade-Fitting; Außengewinde G1/8 (m); Schlauch-Ø 4 mm; Nenndurchlass ≈ 3 mm; -0,95 bis 14 bar

Merkmale

• Push-in-Verbindung für schnelles Montieren und Lösen von pneumatischen Schläuchen
• Kompatible Schlauch-Ø: 4 mm, 6 mm, 8 mm (modellabhängig)
• Anschlussgewinde: Außengewinde G1/8
• Nenndurchmesser variieren je nach Bauteil (≈ 2,5 mm bis 5,6 mm)
• Betriebsdruckbereich: -0,95 bis 14 bar
• Temperaturbereich (siehe Produktdaten): -10°C bis 80°C

Technische Daten

• Marke: Festo
• Serie: QSTF, QSM, QS, QSML (Push-in-Fittings)
• Gemeinsames Gewinde: Außengewinde G1/8
• Verfügbare Schlauch-Ø: 4 mm, 6 mm, 8 mm
• Nenndurchmesser: ≈ 2,5 mm; 2,6 mm; 2,9 mm; 3 mm; 3,1 mm; 4 mm; 5,6 mm
• Druckbereich: -0,95 bis 14 bar
• Temperaturbereich: -10°C bis 80°C (in Produktdaten angegeben)
• Verfügbare Artikelnummern: QSTF-G1/8-4; QSTF-G1/8-6; QSTF-G1/8-8; QSM-G1/8-4-I; QS-G1/8-4-I-100; QSM-G1/8-4; QSML-G1/8-4; QS-G1/8-4-100; QS-G1/8-4
