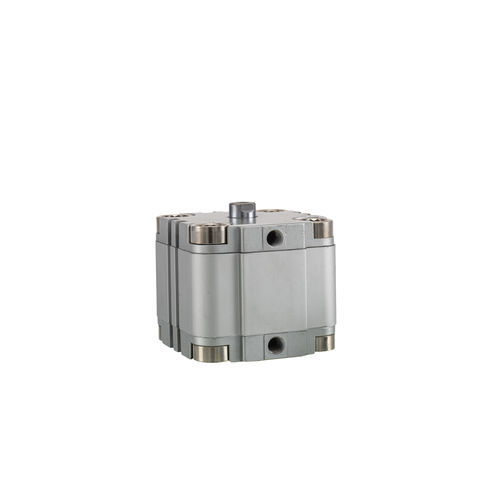

Pneumatikzylinder SDVU series

mit Querverstrebungmit Gewindestabmit Magnetkolben

Überblick
Kompakte kurzhubige Doppelwirkungs-Pneumatzzylinder der SDVU-Serie mit magnetischem Kolben und Stange mit Außengewinde. Erhältlich in Standard-Einzeltstange und Durchgangstange. Bohrungsbereich Ø16–Ø80 mm, Hub 10–80 mm — geeignet für platzbegrenzte Automatisierung, Spann- und Vorrichtungsanwendungen.

Hauptmerkmale

• Kompaktes Kurzhub-Design
• Bohrung Ø16 – Ø80 mm
• Hub 10 – 80 mm
• Magnetischer Kolben zur Positionsmessung
• Stange mit Außengewinde
• Standard-Einzeltstange und Durchgangstange verfügbar
• Doppelwirkend

Konfigurationen (Beispiele)
Artikelnummer | Bohrung (mm) | Hub (mm) | Stangentyp | Preis (GBP)
SDVU16X10-B-S | 16mm | 10mm | Standard | £77.58
SDVU16X25-B-S | 16mm | 25mm | Standard | £82.98
SDVU16X40-B-S | 16mm | 40mm | Standard | £87.00
SDVU20X10-B-S | 20mm | 10mm | Standard | £79.32
SDVU20X40-B-S | 20mm | 40mm | Standard | £88.95

Technische Daten

• Serie: SDVU series
• Bohrungsbereich: 16, 20, 25, 32, 40, 50, 63, 80 mm
• Hubbereich: 10–80 mm
• Ansteuerung: Doppelwirkend
• Kolben: Magnetischer Kolben für Positionsmessung
• Stange: Stange mit Außengewinde; Einzeltstange und Durchgangstange
• Teilenummern-Format: SDVU{Bore}X{Stroke}-B-S (z. B. SDVU16X10-B-S)
• Preisangaben in GBP pro Stück (variieren je nach Konfiguration)
