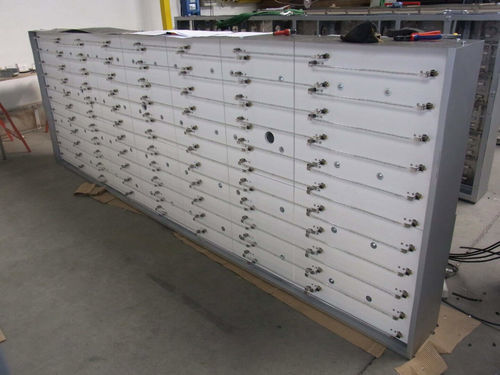

Elektrische Strahlheizung

Beschichtungfür Heizungentrocknen

Übersicht
Kurzwellige Infrarot-Technologie liefert sehr hohe Leistungsdichten (ca. 5–500 kW/m²) mittels Quarzrohr-Emittern, die auf ~2 000 °C erhitzt werden, und ermöglicht dadurch sehr kurze Ansprechzeiten (~1 s) sowie tiefe Eindringtiefe in Materialien. Sie wird für Prozesse eingesetzt, die hohe Leistungsdichte, Geschwindigkeit und Penetration erfordern — z. B. dicke Produkte, schwere Beschichtungen, lösemittelhaltige Prozesse und Hochgeschwindigkeitslinien. Die Strahlungseffizienz liegt typischerweise bei 80–95 %, sodass der Großteil der Energie dem Produkt und nicht der Anlage zugeführt wird.

Wesentliche Leistungsmerkmale

• Ansprechzeit: ~1 s
• Maximale Leistungsdichte: bis zu 500 kW/m² (typische Anwendung oft über 100 kW/m²)
• Strahlungseffizienz: 80–95 %
• Temperatur des Emitterrohrs: bis zu ~2 000 °C
• Umfangreiche Laborvalidierung: >10 000 dokumentierte Tests

Technische Vorteile und Prozessnutzen

• Extreme Reaktionsfähigkeit: eine Sekunde Inertia ermöglicht dem kurzwelligen IR, schnellen Prozessänderungen ohne Verzögerung zu folgen.
• Tiefe Penetration: erhitzt Oberfläche und Kern gleichzeitig — entscheidend für dicke Produkte, schwere Beschichtungen und thermoplastische Verbundwerkstoffe.
• Fehlerfreies Trocknen von Nasslack: bei geringen Dichten (bis ~30 kW/m²) erwärmt sich die Schicht durch ihre Dicke und verhindert Mikrobläschen und Kraterbildung.
• Sicherer in lösungsmittelhaltigen Umgebungen: das Quarzrohr begrenzt die Wärmequelle; Außenflächen bleiben deutlich kühler als bei vergleichbaren mittelwelligen Emittern, wodurch das Zündrisiko in nicht-ATEX-Prozessen sinkt.

Typische Prozesse und Anwendungen

• Trocknung und Polymerisation von Lacken und Beschichtungen (Flüssiglacke, Druckfarben, Tampondruck).
• Herstellung von Bodenbelägen und schweren Beschichtungen (PVC, geschäumtes PVC, beschichtete Textilien).
• Automobilbereich: Vorwärmen vor dem Stanzen von akustischen Isoliermatten, Aufheizen schwerer Massen.
• Papierherstellung und andere sehr schnelle Durchlauflinien, die sehr hohe Kurzzeit-Leistungsdichten erfordern.
• Verarbeitung thermoplastischer Verbundwerkstoffe, bei der ein schnelles und tiefes Erwärmen nötig ist.

Wie Sopara kurzwelliges IR positioniert
Sopara bietet kurzwelliges IR als eine von drei beherrschten Wellenlängen (kurz-, mittel- und langwellig) an. Das Ergebnis hängt von der Kombination aus Emitterschaltung, Regelung/Steuerung (ThermalCore™) und Material-Know-how ab. Sopara stellt eine zertifizierte Palette von Emittern von 5–500 kW/m² bereit und führt Labortests durch, um die Wellenlängenwahl für jedes Material zu validieren.

Vergleichshinweise (wie dargestellt)
Mittelwellen-IR

• Oberflächentemperatur: 600–1 200 °C
• Inertie: 10 Sekunden bis 2 Minuten
• Gute Materialabsorption, Strahlungseffizienz über 90 %

Langwellen-IR

• Temperatur des Heizelements: 300–700 °C
• Inertie: 2 bis 5 Minuten
• Sehr geringe Penetration, elektrisch inertes Design für raue Umgebungen

Technische Daten

• Wellenlänge / Technologie: kurzwellige Infrarotstrahlung (Quarzrohr-Emitter)
• Leistungsdichtebereich: ca. 5 bis 500 kW/m² (praktischer Einsatz oft >100 kW/m²)
• Typische Strahlungseffizienz: 80–95 %
• Temperatur des Emitterrohrs: bis zu ~2 000 °C
• Typische Ansprechzeit/Inertie: ~1 Sekunde
• Zertifizierter und getesteter Bereich: Emitter verfügbar von 5 bis 500 kW/m²; ISO 9001 / 100 % der Emitter vor Versand getestet
• Anwendbarkeit: Lack- & Beschichtungs-Trocknung, Bodenbeläge, Automobil, Papierherstellung, thermoplastische Verbundwerkstoffe, lösungsmittelhaltige Umgebungen (nicht-ATEX)
• Laborvalidierung: umfangreiche interne Tests (dokumentiert >10 000 Tests)
