Teilentladungs-Lokalisierung-Schallsensor SONASCREEN®

zur Leckdetektionfür Maschinenüberwachungzur prädiktiven Wartung

Produktübersicht

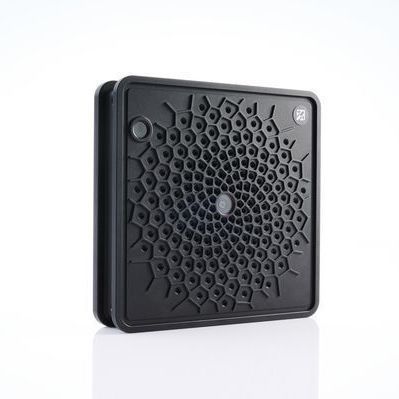

Der SONASCREEN® Sensor ist ein kompakter Hochleistungssensor zur Integration in stationäre und mobile Überwachungssysteme. Mit 176 Mikrofonen, integrierter Wärmebildkamera und einer leistungsstarken API lokalisiert er Schallquellen in Echtzeit und ermöglicht die nahtlose Einbindung in kundenspezifische Anwendungen.

Vorteile auf einen Blick

• 176 Mikrofone mit 200 kHz für die Erfassung leisester akustischer Signale und präzise Lokalisierung
• Breiter Frequenzbereich bis zu 100 kHz erlaubt die Erkennung von Schallquellen oberhalb typischer Industriegeräusche
• Arbeitet selbstständig und speichert Messdaten direkt auf dem Sensor
• Schutzklasse IP20 oder IP65 für Einsätze in rauen Industriebedingungen
• Edge Computing ermöglicht autonome Messungen – inklusive Datenspeicherung und SFTP‑Zugriff
• Voreingestellte Betriebsmodi für intuitive Bedienung
• Leistungsstarke API zur Integration in individuelle Softwarelösungen und Automatisierungssysteme
• Ideal für Leckageortung, elektrische Inspektion, Dichtheitsprüfung und Bioakustik
• Optimiert für mobile Inspektions‑ und Monitoringanwendungen

Anwendungen

• Lecksuche und -bewertung
• Elektrische Inspektion / Detektion von Teilentladungen
• Dichtheitsprüfung
• Maschinendiagnose / Wälzlagerprüfung / Schmierungsüberwachung
• Bioakustik und weitere überwachte Umgebungen

Geräte‑Modi

• EASY – Vereinfachter Modus mit reduziertem Funktionsumfang und vereinfachter Bedienung
• PRO – Expertenmodus mit erweitertem Funktionsumfang und frei einstellbaren Messparametern
• LECKAGE – Optimierter Modus zur einfachen und schnellen Detektion von Leckagen inkl. Live‑Verlustanzeige
• TEILENTLADUNG – Optimierter Modus für die Detektion verschiedener Arten von Teilentladungen inkl. Live‑PRPD‑Anzeige

Software (Auswahl)

• LeakReport‑Software – PC‑Software zur Erstellung von Reports inkl. Ortsbeschreibung, Verlustabschätzung und Reparaturstatus
• PDReport‑Software – PC‑Software zur Erstellung von Reports inkl. Fehlerbewertung und Reparaturstatus

Technische Daten (Auszüge, Tabellenformat mit Zeilenumbrüchen)
Allgemein
Schutzart: IP20 oder IP65
Abmessungen: IP20: 14 x 14 x 3.2 cm (5.5” × 5.5” × 1.3”) / IP65: 14 x 14 x 5.2 cm (5.5” × 5.5” × 2.0”)
Gewicht: IP20: 0.7 kg (1.5 lb) / IP65: 1.1 kg (2.4 lb)
Einsatz: Roboter/Drohne oder feste Installation
Montagepunkte: M5‑Gewinde rundum
Betriebstemperatur: 15 °C bis 50 °C (59 °F bis 122 °F)
Lagertemperatur: -30 °C bis 60 °C (-22 °F bis 140 °F)

Optische Kamera
Typ: Digital
Auflösung: 1280 x 800 px mit 40 fps
Öffnungswinkel: 74° x 51° (FoV horizontal x vertikal)
Verschluss: Global shutter

Wärmebildkamera
Sensortechnik: Ungekühltes Mikrobolometer
Spektralbereich: Langwelliges Infrarot, 8 μm bis 14 μm
Auflösung: 160 x 120 progressive Abtastung
Bildfrequenz: 8,7 fps
Empfindlichkeit: <50 mK (0,050 °C)
Temperaturkompensation: Automatisch
Messbereich und Genauigkeit: -10° bis +140°C mit +/-5°C oder 5%; -10° bis +400°C mit +/-10°C oder 10% (größerer Wert ist anzuwenden)
Öffnungswinkel: 57° x 44° (FoV horizontal x vertikal)
Temperatureinheit: Kelvin, Celsius, Fahrenheit

Integrierter Rechner
Interner Speicher: 1 TB M.2 SSD
Betriebssystem: Linux

Energieversorgung
Eingang: 9 bis 24 V oder PoE, mind. 20 W

Sensoren
Mikrofone: 176 digitale MEMS Mikrofone
Frequenzbereich: Bis zu 100 kHz
Abtastrate: 200 kHz
Schalldruck: Max. 120 dB
Auflösung: 24 bit
Beamforming: 100 fps

API (Datenströme & Funktionen)
Datenstreams: Videokamera, Akustikbild, Wärmebild, Frequenzspektrum, Audiosignal des Abhörpunktes, Schalldruckpegel aller Mikrofone, Zeitdaten aller Mikrofone (Rohsignale)
Funktionen: Messmodus/Profil erstellen und editieren; Messentfernung setzen; Min./Max. Frequenz setzen; akustischen Skalierungsmodus und Dynamik setzen; Trigger aktivieren/deaktivieren; Triggereinstellungen setzen; Dateien herunterladen und hochladen; Gerät neustarten

Schnittstellen
USB‑B 3.0 (Datenübertragung)
Ethernet (Datenübertragung und PoE)
