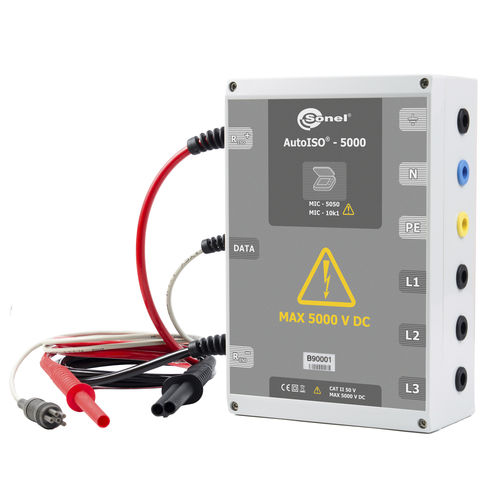

Test-Adapter AutoISO-5000

elektrischfür Kabel

Messungen von mehradrigen Leitungen Je nach Messobjekt und den angenommenen Standards (jede Ader mit jeder oder jede Ader zu den übrigen miteinander geschalteten und geerdeten) erfordert die Messung des Isolationswiderstands von Leitungen oder mehradrigen Kabeln mehrere Anschlüsse. Um die Prüfzeit zu verkürzen und unvermeidliche Anschlussfehler zu vermeiden, hat Sonel einen Adapter eingeführt, der die Umschaltung zwischen den einzelnen Adernpaaren für den Bediener übernimmt. Adapter AutoISO-5000 dient zur Messung des Isolationswiderstandes von mehradrigen Kabeln und Leitungen mit einer Messspannung von bis zu 5000 V. Die Anwendung des Adapters schließt die Möglichkeit eines Fehlers aus und verkürzt die Zeit erheblich, die für die Durchführung von Isolationswiderstandsmessungen zwischen Leiterpaaren benötigt wird. Bei 4-adrigen Kabeln führt der Benutzer beispielsweise nur einen Schaltvorgang aus (d. h. er verbindet den Adapter mit dem Objekt), während der AutoISO-5000 sechs aufeinanderfolgende Verbindungen durchführt.
