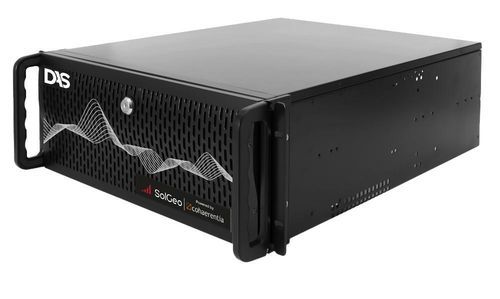

Optischer Sensor-Interrogator / Industrie Distributed Acoustic Sensing (DAS)

Feld

Übersicht
Distributed Acoustic Sensing (DAS) ist ein faseroptischer Interrogator, der kontinuierliche, verteilte und rauscharme quantitative Messungen der optischen Phase entlang der gesamten Länge Standard-Telekommunikationsfasern liefert. Er arbeitet wie ein Array aus tausenden virtuellen Sensoren (Mikrofone/Geophone) ohne elektrische Leitungen oder Batterien, was die Installation vereinfacht und Wartungskosten senkt.

Zusätzliche Funktionen
Das System integriert optische Komponenten und Steuer-/Verarbeitungs‑Elektronik in einer einzigen Rack-Einheit und enthält eine Software‑Suite für Messsteuerung, Anpassung sowie Echtzeit- und Offline‑Datenvisualisierung und -verarbeitung. Echtzeit‑Datenstreaming, Fernsteuerung und Konfiguration werden über ZeroMQ unterstützt. Matlab- und Python-Bibliotheken sind auf Anfrage für Datenverwaltung und weitergehende Verarbeitung verfügbar.

Anwendungen

• Strukturelles Gesundheitsmonitoring
• Seismisches Monitoring und Erdbebenerkennung
• Überwachung unterseeischer Infrastrukturen
• Echtzeit-Verkehrsüberwachung auf Straßen und Autobahnen
• Überwachung der Integrität von Telekommunikationsinfrastrukturen

Optische Spezifikationen
Messbereich: 40 km
Kanäle: 1 (2 auf Anfrage verfügbar)
Abtastrate: 1–100 kHz
Räumliche Auflösung: 5–50 m
Gauge length: 5–50 m
Räumliche Abtastung: 0,2–1,6 m
Rauschboden: 10 pε/√Hz
Betriebswellenlänge: 1550 nm
Optische Leistung (Peak): 23 dBm typ.
Einweg-Leistungsbudget: 8 dB
Fasertyp: SMF/MMF
Faseranschlüsse: FC/APC (andere Optionen auf Anfrage)

Physikalische Eigenschaften
Gehäuse: Aluminium 19" 4U Rack-Gehäuse (rigide, leichte ABS-Transportkoffer auf Anfrage verfügbar)
Betriebstemperatur: 0 bis 50 °C
Lagerungstemperatur: -20 bis +70 °C
Feuchtigkeit: 10–100% nicht kondensierend
Abmessungen (LxBxH): 550 x 180 x 430 mm (19" 4U)
Gewicht: 18 kg

Technische Daten

• Messbereich: 40 km
• Kanäle: 1 (2 auf Anfrage verfügbar)
• Abtastrate: 1–100 kHz
• Räumliche Auflösung: 5–50 m
• Gauge length: 5–50 m
• Räumliche Abtastung: 0,2–1,6 m
• Rauschboden: 10 pε/√Hz
• Betriebswellenlänge: 1550 nm
• Optische Leistung (Peak): 23 dBm typ.
• Einweg-Leistungsbudget: 8 dB
• Fasertyp: SMF/MMF
• Faseranschlüsse: FC/APC (andere Optionen auf Anfrage)
• Gehäuse: Aluminium 19" 4U Rack-Gehäuse (ABS-Koffer auf Anfrage)
• Betriebstemperatur: 0 bis 50 °C
• Lagerungstemperatur: -20 bis +70 °C
• Feuchtigkeit: 10–100% nicht kondensierend
• Abmessungen (LxBxH): 550 x 180 x 430 mm
• Gewicht: 18 kg
