Zentrifugal-Schaltschranklüfter CVTT Series

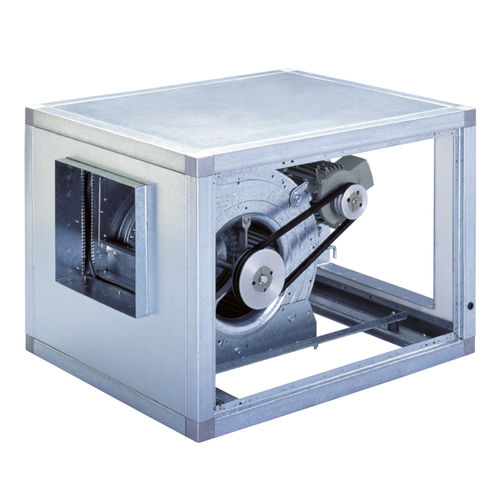

Baureihe von vorwärtsgekrümmten Riemenantriebs-Gehäuseventilatoren aus verzinktem Stahlblech, innen mit Melamin-Schalldämmung (M1) ausgekleidet. Alle Modelle verfügen über einen doppelseitig ansaugenden Niederdruck-Radialventilator, der auf Schwingungsdämpfern montiert ist und am Auslass über eine flexible Kupplung verfügt. Standardmäßig werden die Geräte in horizontaler Ausblasausführung (Code H) geliefert, wobei sich Motor, Riemenscheibe und Riemenbaugruppe – vom Ausblasende aus gesehen – auf der rechten Seite des Geräts befinden. Motoren Alle Motoren entsprechen der Schutzart IP55 und der Isolationsklasse F. Stromversorgung: Dreiphasig 220–240/380–415 V, 50/60* Hz bis zu 3 kW. (*Verfügbare 60-Hz-Modelle bitte bei Easyvent erfragen) Dreiphasig 380–415 V, 50 Hz, für Motoren mit höherer Leistung und Zweistufenmotoren.(Siehe Leistungstabelle) Einphasig 230 V–50 Hz, mit maximal 1,5 kW (CVTB-Ausführung). Alle Motoren bis 2,2 kW sind auf dem Spiralgehäuse des Ventilators montiert. Alle Motoren über 3 kW sind auf einem angrenzenden Tragrahmen montiert. Alle Drehstrommotoren sind über einen Frequenzumrichter drehzahlregelbar. Auf Anfrage kann die riemengetriebene Baugruppe auf der linken Seite des Geräts (TI-Ausführung) in der Konfiguration mit vertikalem Auslass (Code V) geliefert werden. Modelle mit runden Einlassflanschen. Doppelt dicke (doppelwandige) Paneele mit einer 17 mm starken, schalldämmenden und feuerfesten Isolierung (M0) aus Glasfaser. Motoren mit zwei Drehzahlen (4/8 und 4/6 Pole). Geringer Geräuschpegel Schalldämmung aus 7 mm dickem, flammhemmendem (M1) Melaminschaum, der den Geräuschpegel deutlich reduziert. Flexible Kupplung am Auslass Zur Reduzierung der Schwingungs- und Geräuschübertragung auf die Anlage. Robustheit Hochwertige Verarbeitung mit Aluminium-Eckprofilen, die für hohe Robustheit sorgen.
