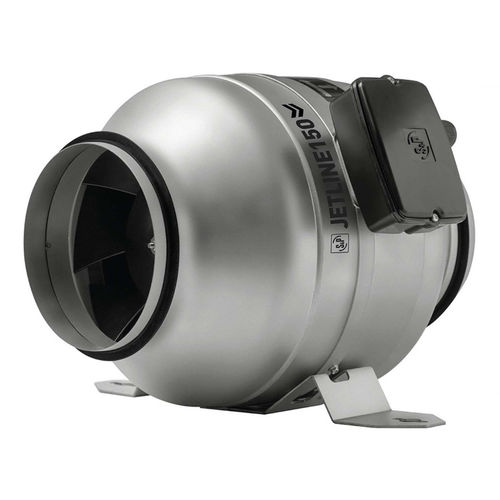

Kanalisierbarer Ventilator JETLINE Series

IP44Zentrifugal220 V AC

Baureihe von Inline-Ventilatoren für runde Luftkanäle, ausgelegt auf hohe aerodynamische Leistung bei sehr kompakter Bauweise und sehr niedrigen Geräuschpegeln. Die Baureihe umfasst 7 Durchmesser und deckt einen Durchflussbereich von 260 bis 1080 m³/h ab. Kompaktes Gehäuse mit flachem Profil aus verzinktem Stahlblech. Der Anschlusskasten und die Montagehalterung erhöhen die Bauhöhe des Produkts nicht. Optimiertes Design von Laufrad, Leitschaufel und Auslassdiffusor aus spritzgegossenem Kunststoff zur Leistungssteigerung und Geräuschminderung. Luftdichte Verbindung zwischen dem Gehäuse aus verzinktem Stahl und der Leitschaufel aus Kunststoff zur Vermeidung von Luftleckagen. Gummidichtungen an den Flanschen zur Verbesserung der Luftdichtheit gegenüber den Kanälen. Silentblock zwischen Motor und Halterung zur Reduzierung der Motorvibrationen und zur Senkung des Geräuschpegels der Anlage, auch bei Drehzahlregelung. JETLINE-Modelle mit 220–240 V, 50/60 Hz-Motor Ausgestattet mit einem Einphasen-Wechselstrommotor mit Außenläufer: - Klasse F, IP 44 - Drehzahl über Spannung regelbar. - Thermoschutz mit manueller Rückstellung. - Betriebstemperatur: -20/60 ºC JETLINE-Modelle mit 120–127 V, 60 Hz-Motor Ausgestattet mit einem Einphasen-Wechselstrommotor mit Außenläufer: - Klasse F, IP 44 - Drehzahl über Spannung regelbar. - Thermoschutz mit manueller Rückstellung. - Betriebstemperatur: -20/60 °C
