Mechanischer Ventilantrieb

MultiturnSchwenkKabel

Produktübersicht
Der FlexiDrive ist ein mechanisches System zur Fernbetätigung von Handventilen, das die manuelle Bedienung an eine sichere, ergonomische Bedienstation verlegt. Es ermöglicht die Fernbetätigung manueller Ventile ohne Verdrahtung oder Stromversorgung, reduziert Gerüstbedarf und vermeidet die Exposition gegenüber Gefahrenbereichen. Erhältlich in kleinen und großen Ausführungen für verschiedene Ventilgrößen und Anwendungen.

Funktionsweise

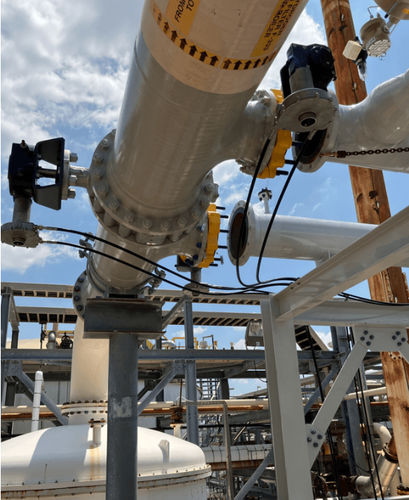

FlexiDrive überträgt die manuelle Ventilbetätigung von der Ventilstation zur Bedienstation über eine flexible mechanische Seilführung. Die Ventilstation wird mit einem speziellen Montagekit direkt am Ventil befestigt; die Bedienstation kann an Wand, Schiene oder Sockel montiert werden. Eine lokale Bedienung an der Ventilstation bleibt möglich, wenn diese mit einer optionalen Handrad- oder Hebelvorrichtung ausgestattet ist.

Hauptvorteile

• Betätigung von Ventilen aus sicherer Entfernung (bis zu 30 Meter)
• Reduziert Gerüstkosten und entfällt Genehmigungen und Aufbauzeiten für Gerüste
• Vermeidet Exposition von Bedienpersonal gegenüber gefährlichen Atmosphären und physischen Risiken (herabfallende Gegenstände, Hitze, Emissionen)
• Keine elektrische Verdrahtung oder Strom erforderlich (rein mechanische Lösung)
• Flexible Verlegung mit hoher Anzahl zulässiger Biegungen für anpassungsfähige Anlagenlayouts
• Zentralisierung der Bedienung mehrerer Ventile an einem Bedienterminal

Varianten und Eignung
FlexiDrive wird in zwei Größen (klein und groß) angeboten, um ein breites Spektrum an Mehrgang- und Vierteldrehventilen abzudecken. Beide Varianten sind für den Einsatz in explosionsgefährdeten Bereichen ausgelegt und entsprechen den Anforderungen der Zone 1 und Zone 2. Ventilstationsoptionen mit Schutzart IP68 sind für überflutungs- oder kontaminationsgefährdete Standorte verfügbar.

Anwendungen
Typische Anwendungen sind schwer zugängliche Ventile in Tankterminals, unterirdischen Schächten, unter Wasser befindliche Ventile, hochgelegene oder ungünstig positionierte Ventile, durch Wand installierte Bedienungen und beengte Räume. Das System verbessert die Sicherheit, Ergonomie und Betriebseffizienz in industriellen und sicherheitskritischen Anlagen.

Weitere Produktmerkmale

• Betätigt Kugelhähne und andere manuelle Ventiltypen nach demselben mechanischen Prinzip
• Die Bedienstation positioniert die Bedienelemente ergonomisch an einem sicheren, zugänglichen Ort
• Ermöglicht das Zusammenführen mehrerer Ventilsteuerungen an einen zentralen Punkt
• Optionale visuelle Anzeigen sind verfügbar, um Bediener bei Bedarf zu führen

Technische Daten / Spezifikationen

• Modellfamilie: FlexiDrive (kleine und große Ausführungen)
• Betätigungsentfernung: bis zu 30 Meter
• Kabellauf-Fähigkeit: bis zu 540 Biegungen im Kabellauf
• Unterstützte Ventiltypen: Mehrgang- und Vierteldrehventile (einschließlich Kugelhähne)
• Montage: Ventilstation am Ventil mittels dediziertem Montagekit; Bedienstation montierbar an Wand, Schiene oder Sockel
• Lokale Bedienung: optionales Handrad oder Hebel an der Ventilstation
• Ex/Zonen: geeignet für Zone 1 und Zone 2
• Schutzart: Ventilstationsoptionen mit IP68 verfügbar für Überflutung/Immersion und staubgefährdete Umgebungen
• Stromversorgung: rein mechanische Lösung (keine Verdrahtung oder Strom erforderlich)
• Typische Anwendungen: unter Wasser befindliche Ventile, beengte Räume, durch Wand-Bedienungen, hochgelegene oder schwer zugängliche Ventile, Tankterminals, Ventilschächte
