Pneumatischer Drehmomentschlüssel

universellATEX

Übersicht

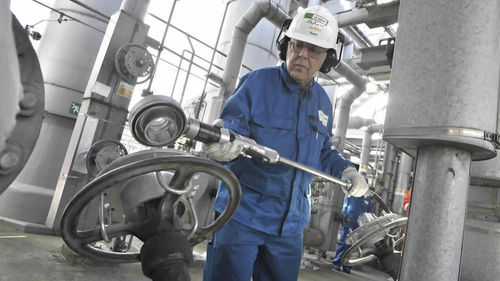

Der tragbare Ventilantrieb Power Wrench ist ein pneumatischer Ventilschlüssel mit universellen Kupplungsplatten, entwickelt um Kraftaufwand zu reduzieren, die Effizienz zu erhöhen und Ausfallzeiten bei Anlagenstillständen und Wartungsarbeiten zu minimieren. Er ist tragbar, schnell montierbar und anpassbar für die schnelle Befestigung an Handrädern mittels universeller Antriebsplatten und U-Bolzen.

Vorteile

• Reduzierung der Ventilbetriebszeit um bis zu 80%.
• Verringerung der physischen Belastung des Bedieners und des Risikos von RSI-Verletzungen.
• Verbesserung der Effizienz bei Turnarounds und Wartung.
• Tragbar und wieder montierbar für flexiblen Einsatz an mehreren Standorten.

Hauptmerkmale

• Pneumatisch betriebenes, tragbares Antriebselement (Betriebsdruck aus der Anlage).
• Universelle Antriebsplatten für schnelle Montage an Handrädern (Befestigung mit U-Bolzen).
• Drossel zur kontrollierten Erhöhung von Drehmoment und Drehzahl.
• Sicherheitshebel und Drosselventil, die den Betrieb mit beiden Händen erzwingen.
• Sicherheitsaspekte: Handschutz, Halteadapter, Drehgelenk zur Erleichterung der Handhabung.
• Schutzskid mit Luftfilterung und sofortiger Schmierung zur Reduzierung des Werkzeugverschleißes.
• Transportbox für sichere und praktische Aufbewahrung.
• Halteadapter zum Fixieren des Power Wrench-Kopfes an der Antriebsplatte.
• Drehgelenk zur Positionierung des Schlauchs in idealer Lage beim Bewegen.

Sicherheit und Konformität
Der Power Wrench ist ATEX / Ex zertifiziert und für den Einsatz in als Zone 1 klassifizierten Bereichen geeignet. Die erzwingende Bedienung mit beiden Händen erhöht die Sicherheit des Bedieners und reduziert die Unfallwahrscheinlichkeit während des Gebrauchs.

Anwendung
Geeignet zum Betreiben von Handradventilen und manuellen Ventilen unterschiedlicher Größen. Die Vorbereitung eines Ventils dauert in der Regel nur wenige Minuten: eine universelle Antriebsplatte am Handrad befestigen, den Halteadapter bei Bedarf einsetzen, das Werkzeug an die Druckluftversorgung anschließen und den Betrieb starten. Drehmoment und Drehzahl werden vom Bediener innerhalb der empfohlenen Grenzen gesteuert.

Komponenten

• Antriebsplatten (universelle Montageplatten für Ventilhandräder).
• Schutzskid (Luftfilter und Schmiergerät).
• Transportbox.
• Handschutz-Set.
• Halteadapter.
• Drehgelenk.

Technische Daten

• Energiequelle: pneumatisch (Anlagenluft).
• Empfohlener Betriebsdruck: 4-7 bar.
• Maximal verfügbares Drehmoment: bis zu 515 Nm.
• Geeignet für Handradventile mit Mehrfachumdrehung und Handradventile jeder Größe.
• ATEX / Ex zertifiziert für den Einsatz in Zone 1.
• Universelle Antriebsplatten für schnelle Montage; Montage mit U-Bolzen.
• Sicherheitsfunktionen: Drosselventil, Sicherheitshebel zur Erzwingung der Bedienung mit beiden Händen, Handschutz.
• Tragbar, schnell zu befestigen und wieder zu montieren ohne spezielle Installation.
