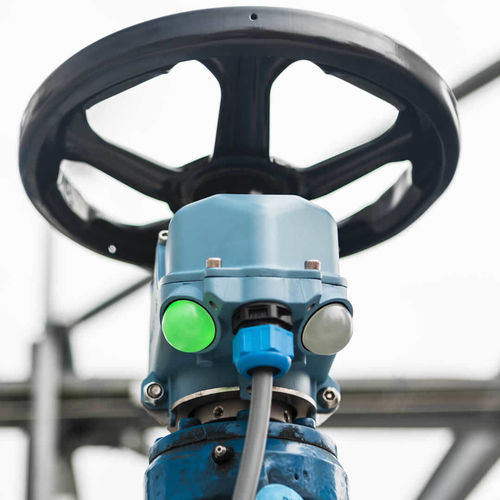

Rückmeldesystem für Handarmaturen VPI

Übersicht
Der VPI liefert Echtzeit-Rückmeldung zur Position manueller Mehrgangventile. Er erkennt offene und geschlossene Positionen und übermittelt diskrete Signale an Leitsysteme (DCS), wodurch der aktuelle Ventilstatus für bessere Prozesssteuerung und korrekte Ventilstellungen bereitgestellt wird.

Wesentliche Produktinformationen
Der Indikator ist für Schieber-, Regel- und aufsteigende Spindelventile ausgelegt. Er verfügt über eine universelle Montagehalterung, integrierte Anschlussklemmen und zugängliche Einstellöffnungen. Das Gehäuse kann ausgewählte Sensoren oder Schalter aufnehmen und bei Bedarf mit externen Anschlusskästen kombiniert werden.

Eigenschaften

• Erfasst offene und geschlossene Ventilstellungen und liefert diskrete Ausgänge an Steuerungssysteme.
• Echtzeit-Ventilstatus, geeignet zur DCS-Integration.
• Universelle Montagehalterung für breite Ventilkompatibilität.
• Integrierte Anschlussklemmen und Schnellanschlussklemmen zur Vereinfachung der Verdrahtung.
• Zugängliche Einstellöffnungen für einfache Konfiguration und Inbetriebnahme.
• Erhältlich in beständigen Werkstoffen und schützenden Beschichtungen für raue Umgebungen.

Konfigurationen

• Verdrahtet — direkte Integration über bestehende Kabelinfrastruktur.
• Industriell drahtlos — kompatibel mit Funksendern unabhängig vom Protokoll.
• Mobiles Internet — Fernkommunikation über GPRS-/Mobilfunk-Sender.

Modelle & Materialien
Der VPI ist als beschichtete Aluminium-Variante und als hochleistungsfähige AISI 316-Edelstahl-Ausführung erhältlich. Die Produktfamilie umfasst VPI A‑Series und VPI S‑Series für unterschiedliche Leistungs- und Umgebungsanforderungen.

Sicherheit & Ex-Bereiche
Ausgewählte Konfigurationen der VPI A/S‑Serien sind als eigensichere Lösungen (ATEX und IECEx Ex i) zertifizierbar. Falls das Gehäuse keine Systemzulassung besitzt, kann der VPI zertifizierte Komponenten aufnehmen oder mit einem externen Anschlusskasten kombiniert werden, um Anforderungen an Ex‑Bereiche zu erfüllen.

Vorteile

• Verbessert die Prozessleistung und verringert das Risiko fehlerhafter Ventilstellungen.
• Stellt zentralisierten, aktuellen Ventilstatus für Bediener und Leitsysteme bereit.
• Robuste Konstruktion geeignet für industrielle Einsatzbedingungen.

Technische Daten

• Funktion: Erkennung der Ventilposition offen/geschlossen und Ausgabe diskreter Signale an DCS oder Sender.
• Anwendung: Manuelle Mehrgangventile (gate, globe, rising stem).
• Montage: Universelle Montagehalterung für hohe Ventilkompatibilität.
• Elektrische Anschlüsse: Integrierte Anschlussklemmen und Schnellanschlüsse.
• Konfigurationen: Verdrahtet, industriell drahtlos (über Sender), mobiles Internet/GPRS-Sender.
• Materialien: Beschichtetes Aluminium und AISI 316 Edelstahl als Optionen.
• Ex-Bereich: Eigensichere zertifizierbare Konfigurationen (ATEX / IECEx Ex i) für ausgewählte Sensorsysteme.
• Gehäusefunktion: Kann zertifizierte Sensoren/Schalter aufnehmen oder mit externen Anschlusskästen kombiniert werden.
