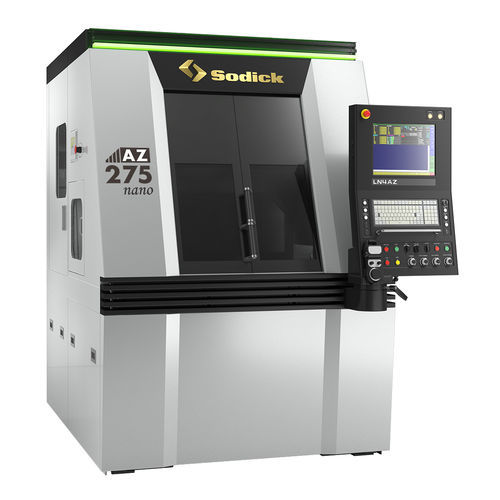

CNC-Bearbeitungszentrum / 3-Achs AZ275nano

vertikalzum SchneidenHochpräzision

Hochgeschwindigkeits-Fräszentrum Linearmotorantrieb /Nanobearbeitungszentrum Spitzenmodell für die gesamte Nanobearbeitungspalette. Nano-Bearbeitungszentrum mit einer proprietären Konstruktion, die die Überlegenheit des Hochgeschwindigkeitsfräsens voll ausnutzt. Hauptmerkmale Aktives schwingungsfreies System "Counter Table Mechanismus" Ausgestattet mit einer Ausgleichsachse, die gegenphasig zum Bearbeitungstisch angetrieben wird. Der firmeneigene Mechanismus gleicht Reaktionen und Schwankungen der Schwerpunktlage aus, um Vibrationen aus dem Schneidprozess bis zur äußersten Grenze zu unterdrücken und eine ultrapräzise Bearbeitung auf Nanoebene zu ermöglichen. Synergieeffekte mit Sodicks Original-HF-Verstärker ermöglichen einen Hochgeschwindigkeits- und Hochpräzisionsantrieb bei hohen Beschleunigungen, der 1,7 Mal schneller ist als beim Vorgängermodell. Mit neuer NC-Einheit und RF-Verstärker Die neue, von Sodick entwickelte und hergestellte NC-Einheit LN4AZ wird eingesetzt. Die Erhöhung der Auflösung der Maßstabsrückführung von 3 nm auf 0,1 nm und der schnellere Regelzyklus verbessern die dynamische Leistung bei kleineren Schrittvorschubbefehlen erheblich. Darüber hinaus bietet eine Neugestaltung des Bedienbildschirms eine intuitive und direkte Bedienumgebung. Neuartige motorgetriebene Spindel mit Luftlagern Eine neuartige motorgetriebene Spindel mit Luftlagern, die sich optimal für die Bearbeitung im Ultrafein- und Ultrapräzisionsbereich eignet, wurde eingeführt. Sie erreicht hervorragende Schwingungseigenschaften über einen weiten Drehzahlbereich von bis zu 120.000 min-1 . Die Maschine bietet eine Hochgeschwindigkeits- und Qualitätsbearbeitung, die die Vorteile des Hochgeschwindigkeitsfräsens voll ausschöpft und gleichzeitig die unterschiedlichsten Bearbeitungsanforderungen erfüllt.
