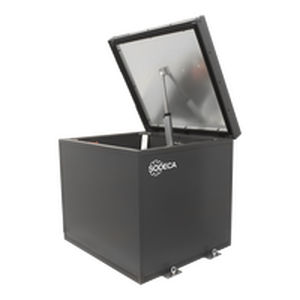

Axialventilator HATCH/HP/IE5

DachAblauf230 V AC

Zusammenfassung
Dynamische Rauchabzugs-Dachventilatoren mit motorisierter Öffnung, wärmeeffizienter Gehäusekonstruktion und IE5 F400 Hochleistungmotor.

Allgemeine Beschreibung
Dynamische Rauchabzüge mit hoher thermischer Leistung, vollständig luftdicht und hermetisch, mit thermischer Trennung und motorisierter Öffnung. Ausgestattet mit Dachabzügen zur Rauchableitung im Brandfall (400 ºC/2h) und hocheffizientem IE5-Motor.

Gehäuse

• Konzeption vollständig frei von Wärmebrücken.
• Seitenwände aus 60 mm starken Kühlraumsandwichplatten aus zwei vorbeschichteten Stahlblechen außen und innen mit einem Kern aus hochdichtem Polyurethan (PUR).
• 60 mm starke Abdeckung, gefüllt mit hochdichtem Polyurethan (PUR), gefertigt aus verzinktem Blech und außen beschichtet.
• Anpassungsbuchse (oder Sockel) für korrekte und einfache Installation auf dem Dach.
• Luftdurchlässigkeit KLASSE 4 (UNE-EN 12207).
• Dichtigkeit gegen Schlagregen KLASSE E 1350 (UNE-EN 12208).
• Widerstand gegen hohe Windlasten.
• Wärmedämmwiderstand der Baugruppe kleiner als 0,39 W/m²·K.
• Schall-Übertragungsdämmmaß gemäß UNE-EN ISO 10140-2: Rw = 32 (-2;-4) dB.

Öffnungssystem

• Motorisierter Öffnungsarm mit gekapseltem IP65-Mechanismus.
• Versorgungsspannung 230 V AC 50/60 Hz (24 V DC motorisierter Öffnungsarm auf Anfrage).
• Verstärktes System, ausgelegt und garantiert für mehr als 20.000 Zyklen.
• Endschalter in beiden Positionen (offen und geschlossen).
• Schneelast SL 1000.
• Automatische Öffnung durch externes Signal des Steuerungssystems (Brandmelderzentrale, Rauchmelder). Steuerungen nicht im Lieferumfang enthalten.

Lüfter

• Extrem robuste Struktur, die starken Witterungswechseln standhält.
• Wartungsschalter zur Trennung von Antrieb und Lüfter mit Hilfskontakten.
• Zugelassen nach EN 12101-3, Zertifikat Nr.: 2797 CPR 840443 (F400).
• Rohrgehäuse aus Stahlblech mit korrosionsbeständiger Polyesterharz-Behandlung.
• Verstellbares Laufrad aus Gussaluminium.
• Abgeschirmtes Stromkabel mit EMC-Schutz.

Motor

• Klasse-H-Motoren für Dauerbetrieb S1 und Notbetrieb S2, mit Kugellagern und IP55-Schutz.
• IE5 Effizienz-Motoren.
• Dreiphasig 230/400 V 50 Hz (bis 3 kW) und 400/690 V 50 Hz (Leistungen über 3 kW).
• Maximale Förderlufttemperatur: Dauerbetrieb S1 -25 ºC bis +40 ºC (geeignet für heiße Klimazonen bis zu 50 ºC). Notbetrieb S2 400 ºC/2h.
• Motoren können auch im Notfall über Frequenzumrichter geregelt werden.

Ausführung

• Korrosionsschutzhaube aus verzinktem Stahlblech, lackiert in RAL 7016M.
• Aluminiumprofile RAL 7016M.
• Seitenpaneele RAL 7016M.

Auf Anfrage

• Motorisierter Öffnungsarm mit 24 V DC Versorgungsspannung.
• Außenbeschichtung in jeder RAL-Farbe.
• Individuelle Ausführungen.

Eigenschaften / Technische Spezifikationen

• Modell: HATCH/HP/IE5.
• F400-Zertifizierung gemäß EN 12101-3 (Zert. Nr. 2797 CPR 840443).
• Gehäuse: thermische Trennung und luftdichte hermetische Konstruktion.
• Seitenpaneele: 60 mm Sandwichpaneel mit hochdichtem PUR-Kern.
• Abdeckung: 60 mm mit hochdichtem PUR gefüllt, verzinkt und beschichtet.
• Luftdurchlässigkeit: KLASSE 4 (UNE-EN 12207).
• Wasserdichtheit: KLASSE E 1350 (UNE-EN 12208).
• Wärmedämmwiderstand: Baugruppe < 0,39 W/m²·K.
• Schallisolierung: Rw = 32 (-2;-4) dB (UNE-EN ISO 10140-2).
• Öffnungssystem: motorisierter Arm, gekapselter IP65-Mechanismus, >20.000 Zyklen, Endschalter, Schneelast SL 1000.
• Standardversorgung Öffnung: 230 V AC 50/60 Hz (Option 24 V DC).
• Motoren: Klasse H, IP55, Kugellager, IE5 Effizienz.
• Motorspannungen: 230/400 V 50 Hz (≤3 kW); 400/690 V 50 Hz (>3 kW).
• Betriebstemperatur S1: -25 ºC bis +40 ºC (geeignet bis +50 ºC). S2 Notbetrieb: 400 ºC/2h.
• Motorregelung: kompatibel mit Frequenzumrichter, auch im Notbetrieb.
• Lüfter: Rohrgehäuse aus Stahlblech mit Polyesterharz‑Korrosionsbehandlung; verstellbares Laufrad aus Gussaluminium; abgeschirmtes Kabel mit EMC‑Schutz.
• Standardausführung in RAL 7016M; Lackierungsoptionen und individuelle Ausführungen verfügbar.
