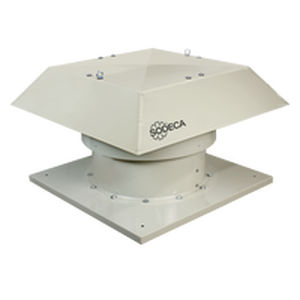

Extraktor HTMF/IE5

Zusammenfassung
Multifunktionaler Dachlüfter, zertifiziert F400 (400 ºC/2h) mit hocheffizientem IE5-Motor, ausgelegt für Rauchabführung und Betrieb in brandgefährdeten Bereichen von Industriegebäuden und ähnlichen Anlagen.

Lüfter

• Trägerfuß aus lackierter, verzinkter Stahlblech.
• Verstellbares Laufrad aus Aluminiumguss.
• Schutzgitter gegen Berührung gemäß UNE-EN ISO 12499.
• Haube aus lackiertem, verzinktem Stahlblech mit natürlichem Luftauslass.
• Geprüft nach EN 12101-3, Zertifizierungsnr.: 2797 CPR 840443 (F400).

Motor

• Motoren Klasse H für Dauerbetrieb (S1) und Notbetrieb (S2), mit Kugellagern, Schutzart IP55, einstufig.
• IE5-Motoren mit sehr hoher Effizienz.
• Dreiphasig 230/400 V 50 Hz (≤3 kW) und 400/690 V 50 Hz (>3 kW).
• Maximale Förderlufttemperatur: Betrieb S1 -25 ºC bis +40 ºC kontinuierlich; geeignet für heiße Klimata bis 50 ºC. S2 400 ºC/2h (Notbetrieb).

Oberfläche

• Korrosionsschutzlackierung in Polyesterharz, bei 190 ºC polymerisiert, nach entfettender nanotechnologischer Behandlung ohne Phosphate.

Anwendungen

• Konzipiert für die Rauchabführung über Dach und den Einsatz in atmosphärischen Brandgefährdungsbereichen in Industriehallen, Lagerhäusern und ähnlichen Anlagen.

Technische Daten / Spezifikationen

• Produkttyp: Multifunktionaler Dachlüfter zur Rauchabführung.
• Modell: HTMF/IE5
• Temperaturklassifizierung: F400 (400 ºC/2h) zertifiziert nach EN 12101-3.
• Motoreffizienzklasse: IE5.
• Motorschutz: IP55, Kugellager, Isolationsklasse H.
• Drehzahlen: 1 Stufe.
• Versorgungsspannungen: 230/400 V 50 Hz (≤3 kW); 400/690 V 50 Hz (>3 kW).
• Betriebstemperaturbereiche: S1 -25 ºC bis +40 ºC (kontinuierlich); bis 50 ºC für heiße Klimata. S2 400 ºC/2h (Notbetrieb).
• Konstruktionsmaterialien: Basis und Haube aus lackiertem, verzinktem Stahlblech; Laufrad aus Aluminiumguss.
• Schutz: Berührungsschutzgitter gemäß UNE-EN ISO 12499.
• Oberflächenbehandlung: Polyesterharz polymerisiert bei 190 ºC nach entfettender nanotechnologischer Behandlung ohne Phosphate.
• Zertifizierungsnummer: 2797 CPR 840443 (F400).
• Vorgesehene Anwendung: Rauchabführung in Industriegebäuden und ähnlichen Anlagen.
• Interne Referenznummer auf der Seite: 1000001330.
