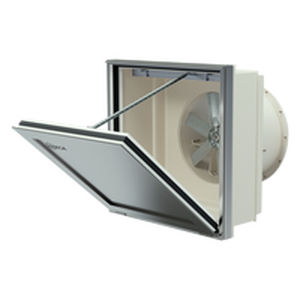

Axialventilator THT/WALL/IE5

wandmontiertAblauf230 V AC

Produktübersicht
Wandmontierte dynamische Abluftgeräte mit motorisierter Klappe und IE5-Motor hoher Effizienz, mit Option für Anschluss an einen Absaugkanal. Entwickelt für die schnelle und effektive Ableitung von Rauch und giftigen Gasen im Brandfall; geeignet für Industriegebäude, Gewerbeeinrichtungen und andere Bauwerke. Ebenfalls für Raumlüftung einsetzbar.

Ventilator

• Helikale Gehäuseabstützung und Befestigungsflansch für unkomplizierte Wandverankerung und Installation.
• Zugelassen nach EN 12101-3, Zert.-Nr.: 2797 CPR 840443 (F400).
• Rohrförmiges Gehäuse aus Stahlblech mit polyesterharz-anticorrosiv Behandlung.
• Verstellbarer Laufradwinkel aus Gussaluminium.
• Abgeschirmtes Zuleitungskabel mit EMV-Schutz.
• Richtung des Luftstroms vom Motor zum Laufrad.

Extrudierte Aluminiumklappe

• Sehr robuste Konstruktion, um schweren Witterungsschwankungen standzuhalten.
• Konstruiert, um Wasserdichtigkeit zu gewährleisten.
• Aluminiumprofil mit thermischer Trennung (Wärmebrückenbrechung).
• Zentrales Feld und Struktur mit leistungsfähiger Wärmedämmung.
• Wärmeleitwiderstand der Baugruppe < 0,89 W/m²·K.
• Positionsanzeigen für offen und geschlossen.
• Montagevarianten mit oberer und unterer Öffnung.
• Manuelles Öffnungssystem.
• Luftschalldämmwert nach UNE-EN ISO 10140-2: Rw = 27 (0;-2) dB.

Motor

• Motoren der Klasse H für Dauerbetrieb (S1) und Einsatz im Notfall (S2), Kugellager, Schutzart IP55, Einzeldrehzahl.
• IE5-Wirkungsgradmotoren.
• Dreiphasig 230/400 V 50 Hz (bis 3 kW) und 400/690 V 50 Hz (Leistungen > 3 kW).
• Maximale geförderte Lufttemperatur: S1-Betrieb -25 ºC bis +40 ºC dauerhaft (auch geeignet für heiße Klimata bis +50 ºC). S2-Notbetrieb 400 ºC/2h.

Stellglied

• Zuverlässigkeit > 20.000 Doppelzyklen.
• Versorgungsspannung 230 V AC 50/60 Hz (Stellglied mit 24 V DC auf Anfrage).
• Betriebstemperatur: -25 ºC bis +60 ºC.
• Schutz an der Führungskante beim Schließen der Klappe.
• Endlage im geschlossenen Zustand geregelt durch elektrischen Endschalter.

Klappenoberfläche

• Korrosionsschutz in extrudiertem Aluminium.
• Standardfarbe RAL 7024M; weitere RAL-Farben auf Anfrage.

Auf Anfrage

• Stellglied mit 24 V DC Versorgungs­spannung.

Merkmale / Technische Daten

• Modell: THT/WALL/IE5
• Zertifizierung: EN 12101-3 (F400), Zert.-Nr. 2797 CPR 840443
• Motorwirkungsgrad: IE5
• Motorklasse: H; Schutz IP55; Kugellager; Einzeldrehzahl
• Spannungsoptionen: 230/400 V 50 Hz (≤ 3 kW); 400/690 V 50 Hz (> 3 kW)
• Betriebstemperaturen: S1 Dauerbetrieb -25 ºC bis +40 ºC (geeignet bis +50 ºC in heißen Klimata); S2 Notbetrieb 400 ºC/2h
• Zuverlässigkeit Stellglied: > 20.000 Doppelzyklen; Versorgung 230 V AC 50/60 Hz (24 V DC optional); Betriebstemperatur -25 ºC bis +60 ºC
• Wärmeleitwiderstand der Klappenbaugruppe: < 0,89 W/m²·K
• Schalldämmung (UNE-EN ISO 10140-2): Rw = 27 (0;-2) dB
• Gehäuse: Rohrförmiges Stahlblech mit polyesterharz-anticorrosiv Beschichtung
• Laufrad: verstellbarer Winkel, Gussaluminium
• Merkmale: motorisierte Klappe, wasserdichtes Design, Wärmebrückenunterbrechung im Profil, Positionsanzeigen, manuelle Öffnung, Anschlussoption an Kanal
• Typische Anwendungen: Rauchausleitung, Abführung giftiger Gase, industrielle und gewerbliche Belüftung
