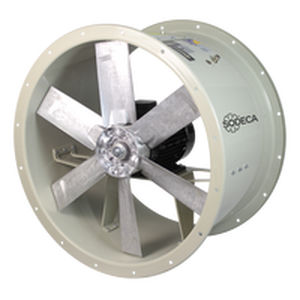

Axialventilator THT/CL/IE5

Extraktion230 V AC400 V AC

Zusammenfassung
Rohr-Axialventilatoren mit langem Gehäuse zur Rauchabführung, F400-Einstufung (400 ºC/2h), externe Anschlussdose und IE5-Motor mit sehr hoher Effizienz.

Produktbeschreibung
Rohr-Axialventilatoren mit langem Gehäuse, ausgelegt für den Einsatz in brandgefährdeten Bereichen. F400-zertifiziert und mit IE5-Motoren ausgestattet, die auch im Notfall konstante Leistung liefern.

Lüfter

• Rohrgehäuse aus Stahblech mit externer Anschlussdose (Cable Box) und Inspektionsklappe.
• Verstellbares Laufrad aus Gussaluminium für optimierten Luftstrom.
• Zugelassen nach EN 12101-3, Zertifikatsnr. 2797 CPR 840443 (F400).
• Standardströmungsrichtung: Motor → Laufrad.

Motor

• Motorklasse H für Dauerbetrieb (S1) und Notbetrieb (S2).
• Kugellager, Schutzart IP55, Einzeldrehzahl.
• IE5-Motoren mit sehr hoher Effizienz.
• Versorgungsspannungen: Drehstrom 230/400 V 50 Hz (≤ 3 kW) und 400/690 V 50 Hz (> 3 kW).
• Maximale Förderlufttemperatur — Dienst S1: -25 ºC bis +40 ºC dauerhaft (geeignet für heiße Klimazonen bis +50 ºC). Dienst S2: 400 ºC für 2 Stunden.

Ausführung

• Korrosionsschützende Beschichtung aus Polyesterharz, bei 190 ºC polymerisiert, nach phosphatfreiem Nanotechnologie-Entfettungsprozess.

Verfügbare Versionen

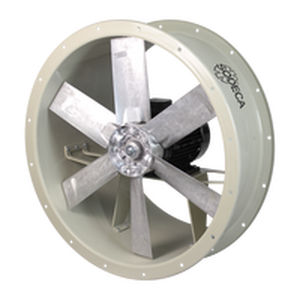

• THT/IE5: Rohr-Axialventilatoren mit kurzem Gehäuse.

Auf Anfrage

• Umkehr der Strömungsrichtung (Laufrad → Motor).
• 100% reversibler Laufräder.
• Vertikale Achskonfiguration bei Modellen, die diese nicht serienmäßig anbieten.

Technische Daten / Spezifikationen

• Modellbezeichnung: THT/CL/IE5
• Typ: Rohr-Axialventilator mit langem Gehäuse zur Rauchabführung
• Feuerschutzklasse: F400 (400 ºC/2h), EN 12101-3, Zertifikatsnr. 2797 CPR 840443
• Laufrad: Verstellbar, Gussaluminium
• Gehäuse: Stahblech mit externer Anschlussdose und Inspektionsklappe
• Motorklasse: H (Dauer S1 und Notbetrieb S2)
• Motorschutz: IP55, Kugellager, Einzeldrehzahl
• Energieeffizienz: IE5 sehr hohe Effizienz
• Versorgungsspannungen: 230/400 V 50 Hz (≤ 3 kW); 400/690 V 50 Hz (> 3 kW)
• Temperaturbereich S1: -25 ºC bis +40 ºC (geeignet bis +50 ºC)
• Temperaturbereich S2: 400 ºC für 2 Stunden
• Oberfläche: Polyesterharz polymerisiert bei 190 ºC nach phosphatfreiem Nanotechnologie-Entfettungsprozess
