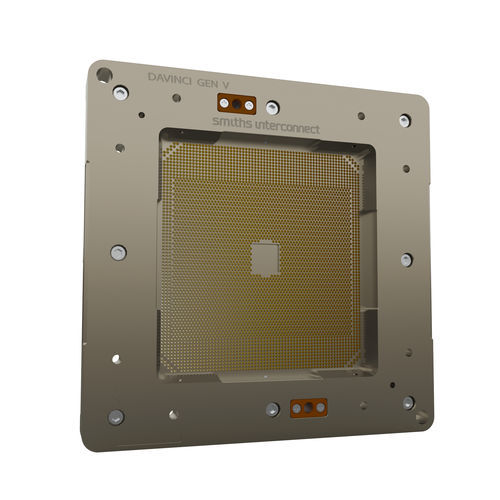

Die koaxiale Testbuchse DaVinci Gen V ist eine sofort einsatzbereite Lösung für vollständige Funktionstests modernster ASICs. Ihr Präzisionsdesign garantiert eine unübertroffene Signalintegrität, eliminiert Messfehler und bietet gleichzeitig eine Genauigkeit und Wiederholbarkeit in Produktionsumgebungen auf Laborniveau. Produkt-Merkmale: Lösung für BGA, LGA und andere Varianten Federkontakttechnologie mit homogener Legierung und Goldbeschichtung für bessere Erdung RF-Bandbreite > 84 GHz @ -1dB IL Kurzer Signalweg 4,90 mm Testhöhe Auf das System abgestimmte Impedanz Gleichbleibend stabiler Übergangswiderstand 55 mΩ (Avg.) Hohe Koplanarität Drei-Temperatur-Sockelkonstruktion für -55 °C bis +150 °C Konzipiert für manuelle Tests, Prüfstandstests und HVM-Produktionstests unter Verwendung desselben Sockels Neues Herstellungsverfahren für die obere und untere Patrone Vorteile: Designanpassung zur Erfüllung der Anforderungen Lange Kontaktlebensdauer, getestet mit 500K Einsteckungen Impedanz kann dem System angepasst oder nach Bedarf definiert werden Ausgezeichnete DC-Leistung Patentiertes, isoliertes Metallbuchsengehäuse für optimale Signalintegrität und Stärke Präzisionsgefertigtes Buchsengehäuse gewährleistet robuste mechanische Leistung Vor Ort reparierbar, Austausch einer einzelnen Sonde oder eines kompletten Arrays Die Reinigung kann bei laufendem System mit einem Reinigungssurrogat durchgeführt werden
