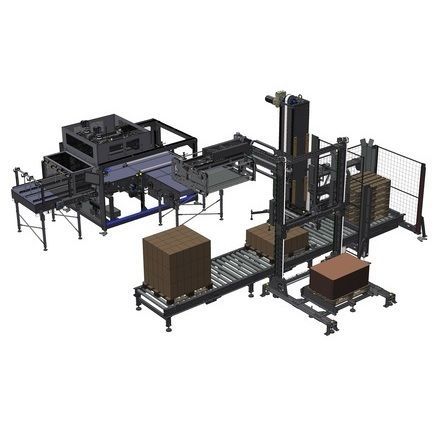

Schicht-Palettiersysteme APS 3085

Towerautomatischkartesisch

Produktübersicht
Der APS 3085 ist ein einspaltiges Palettiersystem mit Bewegung auf zwei kartesischen Achsen zur Palettierung von Kartons, Bündeln, Trays und ähnlichen Verpackungen. Das System besteht aus mehreren, je nach logistischer Situation am End-of-Line und Palettieranforderungen konfigurierbaren Modulen. Der Kern des APS ERGON-Systems ist das Modul der Vertikalachse (feste Säule, nur mit Kran hebbar), entlang dessen der horizontale Arbeitsbalken auf Kugelumlaufführungen läuft. Der horizontale Balken, auf dem der Tragarm der Greifkopfaufnahme läuft, kann mit unterschiedlichen Modulen kombiniert werden.

Module / Standard- und Sonderausstattung

• 90°-Produkteinlaufmodul und System zur Vorbildung von Lagen
• Palettenmodul mit maximaler Tragfähigkeit 300 kg (Standard). Max. Konfiguration: bis zu 10 Paletten, Höhe max. 150 mm und max. Belastung 30 kg/Palette. Palettenmodule mit höherer Tragfähigkeit optional verfügbar
• Unterlagen-Einlege-Modul (optional): Magazin für Unterlagen und Einlegeeinheit mit gesteuerten Achsen
• Schutzbügel
• Doppelte Zuführung mit 90°-Lagenformung: 2 gummierte Taktscheibenbänder, 2 Produktzuführbänder und 1 Einweg-Translationssystem zur Bildung von Reihen und Lagen
• Reihenübertragungsgerät: gesteuert durch zwei motorisierte Stangen (je eine pro Reihe) und ein Lagenvorformband mit zwei Motoren
• Packdrehvorrichtung (optional): Vorrichtungen zum Drehen der dem Palettierer zugeführten Packstücke mittels Gegendruckzylinder oder Manipulator
• Zuführungssystem für leere Paletten: Rollenförderer mit max. Lagerkapazität 300 kg (größere Kapazität optional) und/oder max. Gesamthöhe bis 1800 mm
• Unterlagen-Zuführungssystem (optional): einstellbares Einlege-Modul mit Sauggreifersystem (4 bis 8 einstellbare Punkte); automatische Bestückung der Zwischenlagen optional
• Paletten-Rollenförderer: lackierter Stahlrahmen, Rollen Ø 76 mm, Teilung 150 mm, motorisiert über 5/8 Zoll Kette; elektronisch umkehrbare Zentralantrieb; verfügbare Längen: 1500 mm, 2000 mm, 2500 mm und 3000 mm

Betrieb und Bewegung
Der Greifkopf entnimmt die Packlagen von einem Förderband in Bedienerhöhe. Vertikale Bewegungen des Balkens und horizontale Bewegungen des Tragarms werden von bürstenlosen Motoren angetrieben, die präzise und harmonische Trajektorien in allen Palettierphasen gewährleisten. Das Palettenzuführband bildet die Reihe zusammen mit dem Translationssystem, das mit einer Einwegbewegung zur Schichtbildung beiträgt.

Bedienoberfläche und Steuerung
Alle Vorgänge werden von einem benutzerfreundlichen Automatisierungs- und Steuerungssystem geregelt, das eine einfache und effiziente Bedienung durch den Anwender ermöglicht. Der APS ERGON wird geprüft sowie bei Bedarf vollständig montiert und verkabelt geliefert, mit kurzer Inbetriebnahme über standardisierte Steckerleitungen und Sercos-Fieldbus-Verbindung zum Zentralmodul.

Vorteile

• Kompakte und ergonomische Bauweise: Platzersparnis in der Abfüll-/Verpackungslinie und sicherer Zugang für Betrieb, Reinigung und Wartung
• Betriebliche Flexibilität: mehrere Palettiermuster und umfangreiche Anpassungsmöglichkeiten für Formatwechsel, Produktwechsel und Anlagenlayout
• Schnelle und präzise Bewegungen: Achsensteuerung durch bürstenlose Motoren für dynamische und präzise Bewegungen
• Niedrige Betriebskosten und reduzierte Wartung: optimierter TCO (Total Cost of Ownership)
• Umweltfreundlichkeit: Einsatz von ICOS-Motoren mit integriertem Servotreiber zur Vereinfachung der Verkabelung, Steigerung der Energieeffizienz sowie Reduzierung von Geräuschentwicklung und Verschleiß

Unterstützte Palettenformate
Verarbeitet 800x1200 mm und 1000x1200 mm Euro-Paletten (andere Formate auf Anfrage).

Technische Daten

• Modell: APS 3085 ERGON Series
• Leistung (PPM): 85
• Anwendung: Palettierung von Kartons, Bündeln, Trays und ähnlichen Packstücken
• Systemarchitektur: Ein-Säulen-Bauweise mit vertikaler fester Säule und horizontalem Balken auf Kugelumlaufführungen
• Antriebe für Achsen: bürstenlose Motoren (horizontaler Balken und Tragarm)
• Energieeffiziente Motoren: ICOS-Motoren mit integriertem Servotreiber
• Max. Last Standard-Palettenmodul: 300 kg (optional höhere Kapazitäten)
• Magazin für leere Paletten: Kapazität bis 300 kg und/oder Gesamthöhe bis 1800 mm
• Lagenbildung: 2 gummierte Taktscheibenbänder + 2 Produktzuführbänder + 1 Einweg-Translationssystem
• Reihenübertragung: zwei motorisierte Stangen und Lagenvorformband mit zwei Motoren
• Unterlageinlage: optional, Sauggreifer einstellbar 4–8 Punkte; automatische Bestückung optional
• Palettenrollenförderer: Rollen Ø 76 mm, Teilung 150 mm; angetrieben über 5/8 Zoll Kette; Längen 1500 / 2000 / 2500 / 3000 mm
• Verarbeitete Palettenformate: 800x1200 mm und 1000x1200 mm (andere Größen auf Anfrage)
• Lieferzustand: Module geprüft und geliefert montagefertig und verkabelt gemäß Spezifikation
