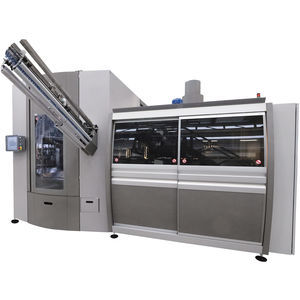

Streckblasformmaschine EBS 3 KL HC ERGON

für PETfür PPfür PET-Behälter

Overview
Die Serie EBS KL HC ERGON ist eine ultra-kompakte Baureihe von Rotations-Streckblasmaschinen für Behälter hoher Kapazität (3–10 L). Verfügbar in 3-, 4- und 6-Kavitäts-Ausführungen, sind die Maschinen für PET, rPET und PP ausgelegt und bieten hohe Produktivität bei reduziertem Betriebs- und Wartungsaufwand, insbesondere für die Lebensmittel- und Getränkeindustrie.

Models

• EBS KL HC ERGON Serie: erhältlich in 3, 4 und 6 Kavitäten.
• Leistung: bis zu 1.500 bph pro Kavität; Gesamtleistung pro Modell: EBS 3 = 4.500 BPH, EBS 4 = 6.000 BPH, EBS 6 = 9.000 BPH.

Operation

• Preforms-Zufuhr: Preforms werden von der Trichterförderung zum Orientierer, dann zur schrägen Führung und Abstands-Sternrad geführt; das Sternrad speist die rotierende Mandrinkette, die die Preforms in das Heizmodul transportiert.
• Preforms-Erwärmung: IR-Lampen-Heiztunnel mit Prüfungen von Größe/Position und automatischem Ausschuss; Mandrins drehen die Preforms für gleichmäßige Wärmeverteilung; flüssigkeitsgekühlter Schutzring und luftgekühlte Bereiche im Heizmodul; Sensor misst Preform-Temperatur und regelt Lampenleistung.
• Streckblasverfahren: rotierende Greifergruppe setzt die Preforms in die Streckblasstationen; motorisierte Streckstange plus Niederdruck-Vorblasen und anschließend Hochdruck-Endblasen; Gegenluft und mechanische Formenklemmen sichern die Abdichtung; Stationen mit Flüssigkeitskühlung für Formtemperatur.
• Flaschen-Auslauf: Fertige Flaschen werden von rotierenden Greifern entnommen und auf ein Luftförderband zur Abfüllung gesetzt; ein präzises Druckmesssystem überwacht das Blasprofil und sortiert abweichende Flaschen automatisch aus.

Technical data table
Header | EBS 3 KL HC ERGON | EBS 4 KL HC ERGON | EBS 6 KL HC ERGON
Max. output (BPH) | 4500 | 6000 | 9000
Flaschendurchmesser | min Ø = 44 mm - max Ø = 215 mm | min Ø = 44 mm - max Ø = 215 mm | min Ø = 44 mm - max Ø = 215 mm
Kavitäten | 3 | 4 | 6

Advantages and technical features

• Integriertes Kompaktmodul: Heiztunnel und Streckblas-Karussell in einer Einheit für kompakte Abfülllinien und schnelle Inbetriebnahme.
• Motorisierte Streckstangen mit elektronischen Antrieben (cam-free): ermöglichen Geschwindigkeitsänderungen ohne mechanische Nocken und reduzieren Vibrationen.
• Hochleistungs-Ventile mit geringem Totvolumen: verkürzen Vorblas- und Blaszeiten und reduzieren Totvolumen um ca. 50 %.
• Flüssigkeitskühlung an Formen und Schutzring sowie Luftkühlung im Heizmodul zur Temperaturkontrolle und Vermeidung von Halsverformungen.
• Tunnelentlüftung mit leistungsstarken Radialventilatoren zur Senkung der Preform-Hals-Temperatur, Erweiterung des Prozessfensters und Optimierung der Wandstärke.
• Alle Versorgungen in einem zugänglichen Bereich im Maschinenrahmen für ordentliche und vereinfachte Anschlüsse.
• Doppeltufiges Hochdruck-Luftrückgewinnungssystem serienmäßig zur Verbrauchsreduktion.
• Kompaktes, übersichtliches und zugängliches Druckluftmanagement.
• Wassersystem mit Durchflussmesser und Thermometer zur Echtzeitüberwachung der Kühlkreise.
• Posyc® Bedienoberfläche für erweiterte Bedienung, Diagnose und prädiktive Überwachung.
• Motornet System® Automatisierung und Steuerung zur Aufrechterhaltung optimaler Parameter und Vereinfachung von Formatwechseln.
• Schneller und präziser Formatwechsel durch Tunnelabstandsanpassung und elektronische Steuerung der Streckstangen.
• Verschleißarmes Design: federlose Greifer, desmodromische Nocken, Kunststofflager und verbessertes Diffusorsystem.

Technical specifications

• Serie: EBS KL HC ERGON
• Verfügbare Kavitäten: 3, 4, 6
• Max. Leistung (pro Modell): EBS 3 = 4.500 BPH; EBS 4 = 6.000 BPH; EBS 6 = 9.000 BPH
• Max. Leistung pro Kavität: bis zu 1.500 bph/Kavität
• Flaschendurchmesser: min Ø = 44 mm; max Ø = 215 mm
• Materialien: PET, rPET, PP
• Heizung: Infrarotlampen mit Preform-Rotation und Temperatursensoren
• Kühlung: Flüssigkeitskühlung für Formen/Schutzring; Luftkühlung für Heizmodul
• Strecksystem: motorisierte, elektronisch gesteuerte Streckstangen (cam-free)
• Ventile: Hochleistungs-Ventile mit geringem Totvolumen (≈50 % Reduktion)
• Luftrückgewinnung: doppeltufiges Hochdrucksystem serienmäßig
• Steuerung & HMI: Posyc®; Motornet System®
• Überwachung Versorgungen: Druckluftmanagement; Wassersystem mit Durchflussmesser und Thermometer
