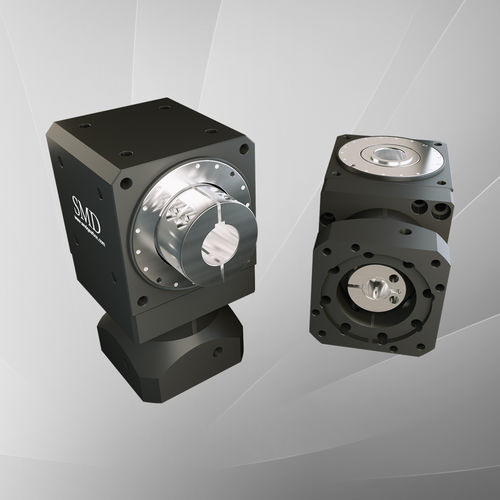

Rechtwinklig-Winkelgetriebe SS series

WINKELGETRIEBE Produkt-Beschreibung Typ mit Hohlwelle und Vollwelle Nennausgangsdrehmoment : 13Nm bis 800Nm Getriebespiel : 3-5 Arc-min Verfügbare Untersetzung von 1:4 bis 1:200 Geeignet für niedrige Last und intermittierende Bewegung. Servo-Motor-Getriebe Merkmale Hohlwelle und Vollwelle. Einstellbares Getriebespiel und geeignet für geringe Last und intermittierende Bewegung. Hohlwellenausführung für verschiedene Anwendungen und 5 Montageflächen für flexible Installationen. Das wohl am einfachsten in Ihre Maschine zu integrierende rechtwinklige Getriebe auf dem Markt Die rechteckige "würfelförmige" Geometrie sorgt für einen einfachen Einbau in Ihr Gerät. Mit 5 Montageflächen können andere Komponenten am SS befestigt werden. Das Suffix SF weist auf eine Vollwelle hin - die Größe 42 ist nur mit Übersetzung 1 und Vollwelle am Abtrieb erhältlich. SS42SF-Übersetzungen --L1(1. Stufe): 4,5,7,10; L2 (2. Stufe): 12,15,16,20,21,25,28,30,35,40,49,50,70. Das Suffix F zeigt an, dass die Hohlwelle Standard ist. Jedoch sind "Vollwelle" und "Doppelwelle" reguläre Optionen. (SS 70 bis SS150 Übersetzungen --L1(1. Stufe): 6,8,10,14,20 ; L2 (2. Stufe): 18,24,30,32,40,42,50,56,60,70,80,98,100,140,200.Bitte fragen Sie nach einer nicht gezeigten Übersetzung. Bei 3 % der Nennlast. In einem Abstand von einer halben Kupplungslänge -vom Kupplungsende.
