Pneumatisches Ventil JSB
pneumatisch gesteuertfür Wasserfür Luft

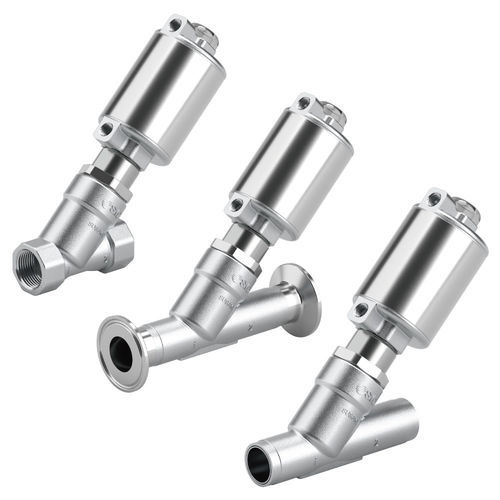

Pneumatisches Ventil - JSB - SMC PNEUMATIC - pneumatisch gesteuert / für Wasser / für Luft
Pneumatisches Ventil - JSB - SMC PNEUMATIC - pneumatisch gesteuert / für Wasser / für Luft
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Betätigung
pneumatisch, pneumatisch gesteuert
Medium
für Wasser, für Luft, für Dampf
Körper$
Gewinde, Schrägsitz, geschweißt
Material
Edelstahl
Weitere Eigenschaften
mit Anschweißenden, mit Gewindeanschluss, mit Klemmstutzenanschluss
DN

Max: 50 mm
(1,969 in)

Min: 10 mm
(0,394 in)

Druck

Max: 1,6 MPa

Min: 1 MPa

Beschreibung

Produktübersicht
  • ATEX-konforme Variante: Serie 55-JSB verfügbar
  • Neue Anschlussoptionen: Clamp- und Stumpfschweiß-Typen hinzugefügt
  • Schrägsitz-Design reduziert den Druckverlust
  • Lange Lebensdauer: 10.000.000 Zyklen (Luft/Wasser), 3.000.000 Zyklen (Dampf)
  • Hohe Durchflusskapazität: optimierter Strömungskanal (Cv ≈ 2,5× gegenüber herkömmlich)
  • Kompakte Bauhöhe: 166 mm (Anschlussgröße 1 in)
  • All-in-one Edelstahlausführung (entspricht 316L)
  • Anwendungsmedien: Luft, Wasser, Dampf


Eigenschaften
  • Niedriger Druckverlust durch Schrägsitz-Geometrie
  • Niedrige Leckage
  • Hoher Cv-Wert und großer Durchfluss
  • Bewährte lange Lebensdauer
  • Modulares Design — austauschbare Teile für einfache Wartung


Anschlussarten / Produkttypen
  • Gewinde (Standards: RcM, NPT, G) — Nennmaße: 3/8, 1/2, 3/4, 1, 1-1/4, 1-1/2, 2 — Cv: 5.0, 8.0, 16.0, 29.1, 41.3, 59.5, 87.5
  • Stumpfschweiß (B1) (Standards: DIN EN ISO 1127 / ISO 4200 / DIN 11866 B) — Nenn-DN: DN10, DN15, DN20, DN25, DN32, DN40, DN50 — Cv: 5.1, 8.4, 17.5, 31.2, 43.0, 60.6, 88.5
  • Stumpfschweiß (B2) (Standards: ASME BPE / DIN 11866 C) — Nennmaße: 1/2, 3/4, 1, 1-1/2, 2, 2-1/2 — Cv: 2.8, 7.0, 16.2, 41.2, 60.8, 88.5
  • Clamp (C1) (Standard: DIN 32676-B) — Nenn-DN: DN10, DN15, DN20, DN25, DN32, DN40, DN50 — Cv: 5.1, 8.4, 17.5, 31.2, 43.0, 60.6, 88.5
  • Clamp (C2) (Standard: ASME BPE) — Nennmaße: 1/2, 3/4, 1, 1-1/2, 2 — Cv: 2.8, 7.0, 16.2, 41.2, 60.8


Hauptvorteile
  • Schrägsitz-Geometrie reduziert Druckverlust und ermöglicht höhere Durchflüsse gegenüber konventionellen Ventilen
  • Optimierter innerer Strömungskanal liefert signifikante Cv-Steigerung (ca. 2,5×)
  • Edelstahlgehäuse (316L-Äquivalent) geeignet für Luft, Wasser und Dampf
  • Haltbarkeit durch Lebensdauertests bestätigt (10 Mio. Luft/Wasser; 3 Mio. Dampf)
  • Vielfältige Anschlussstandards zur einfachen Integration in Prozessleitungen
  • Wartungsfreundlich durch austauschbare Komponenten


Anwendungen
  • Fluidregelung für Druckluft, Prozesswasser und Dampfsysteme
  • Geeignet dort, wo geringer Druckverlust, hohe Durchflussleistung und lange Lebensdauer gefordert sind


Spezifikationen / Technische Daten
  • Serie: JSB (Schrägsitzventil, pneumatisch betätigt)
  • Gehäusematerial: Edelstahl, entspricht 316L (All-in-one Edelstahlausführung)
  • Medien: Luft, Wasser, Dampf
  • Lebensdauer: 10.000.000 Zyklen (Luft/Wasser), 3.000.000 Zyklen (Dampf)
  • Bauhöhe (Beispiel): 166 mm (Anschlussgröße 1 in)
  • Cv-Verbesserung: ca. 2,5× gegenüber konventionellen Ventilen
  • Anschlussoptionen und Normen: Gewinde (RcM/NPT/G), Stumpfschweiß (DIN EN ISO 1127 / ISO 4200 / DIN 11866 B; ASME BPE / DIN 11866 C), Clamp (DIN 32676-B / ASME BPE)
  • Nenn-Durchmesser: DN10–DN50 (metrisch) und Zollgrößen (3/8–2 in je nach Anschluss)
  • Cv-Bereiche: siehe Einträge nach Anschlussart oben
  • ATEX: Serie 55-JSB als ATEX-konforme Variante verfügbar
  • Wartung: modulare, austauschbare Teile für einfache Instandhaltung
