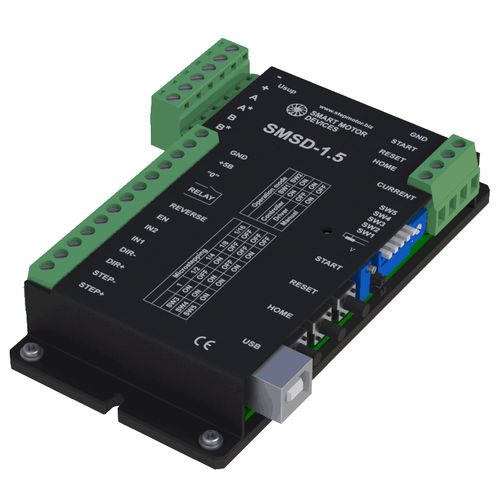

Programmierbarer Motorcontroller SMSD-1.5

DCMikroschrittdigital

Der SMSD-1.5-Controller ist der kleinste der SMSD-Serie. Er wurde für die Steuerung kleiner Schrittmotoren entwickelt, der Ausgangsstrom liegt unter 1,6 A pro Motorphase. Der Controller bietet 3 Hauptsteuerungsmodi - programmierbar, analoge Drehzahlsteuerung und STEP/DIR-Positionssteuerung. Die digitalen E/A des Controllers erleichtern die Verwendung des Controllers zusammen mit anderer Elektronik eines Systems. Die wichtigsten Parameter des programmierbaren Schrittmotorcontrollers SMSD-1.5 Max. Strom pro Phase - 1,6 Ampere Spannungsversorgung - 10 - 30 VDC Mikroschrittbetrieb - 1, 1/2, 1/4, 1/8, 1/16 Die Steuerungsmodi des SMSD-1.5 Programmmodus - dieser Modus wird häufig für zyklische und sich wiederholende Aktionen verwendet. Der Bewegungsalgorithmus wird von einem PC (USB) in einem nichtflüchtigen Speicher des Controllers aufgezeichnet und kann anschließend gemäß dem Eingangssignal oder gemäß einem Befehl vom PC ausgeführt werden. Eine vollständige Liste der ausführbaren Befehle finden Sie im Benutzerhandbuch. Spezielle Software für die Zusammenstellung des Programms und das Herunterladen in den Controller wird von unserer Firma kostenlos zur Verfügung gestellt. Analoge Drehzahlregelung - manueller Modus - wird für eine sanfte Drehzahlregelung ohne PC-Anschluss verwendet. Die Motordrehzahl ist proportional zum analogen Spannungssignal, eine Potentiometerregelung ist ebenfalls möglich. Drehrichtung und Start/Stopp werden über digitale Eingänge gesteuert. Impuls-Positionsregelung STEP/DIR - der Standard-Positionsregelungsmodus, die Motordrehzahl ist proportional zu einer STEP-Spannungssignalfrequenz, die Verschiebung ist proportional zu einer STEP-Signalgröße. Die Drehrichtung hängt von einem Spannungspegel am DIR-Eingang ab.
