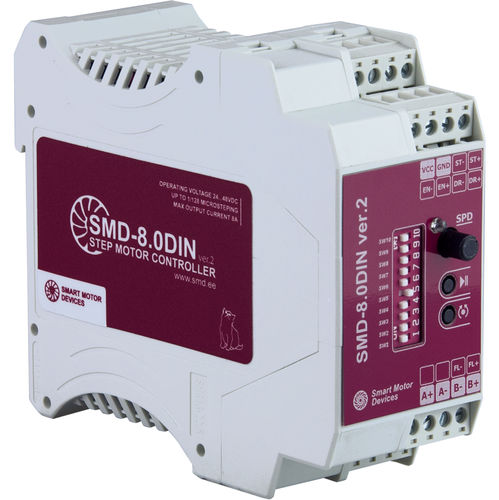

Mikroschritt-Motorcontroller SMD-8.0DIN ver.2

DC2-Phasen-Schrittdigital

Der SMD-8.0DIN ist ein Schrittmotortreiber der neuen Generation, der nur wenige Steuerungsmodi bietet und eine hervorragende Dynamik und ein hohes Drehmoment bei hohen Arbeitsgeschwindigkeiten aufweist. Der Treiber ist für die Steuerung von Schrittmotoren mit einem maximalen Strom pro Phase von bis zu 8,0 A im bipolaren Modus vorgesehen. Die Montage des Treibers auf einer Standard-DIN-Schiene erleichtert die Platzierung am Produktionsort. Mikroschritt-Modus: 1, 1/2, 1/4,1/8, 1/16, 1/32, 1/64, 1/128 Die Betriebsarten des SMD-8.0DIN: - Analoge Drehzahlregelung - manueller Modus - wird für die sanfte Drehzahlregelung ohne PC-Anschluss verwendet - Impuls-Lageregelung STEP/DIR - der Standard-Lageregelungsmodus, die Motordrehzahl ist proportional zu einer STEP-Spannungssignalfrequenz, die Verschiebung ist proportional zu einer STEP-Signalmenge Zusätzliche Merkmale: - Eingebauter Bremswiderstand für den Betrieb mit einer hohen Trägheitslast - Möglichkeit zum Anschluss eines externen Bremswiderstandes - Zwei Phasensteuerungsmodi: Stromsteuerung (hohes Drehmoment und bessere Dynamik) oder Spannungssteuerung (leise und sehr sanfte Bewegung) - Der Haltestrom kann auf 70% oder 100% des vollen Stromwertes eingestellt werden - Möglichkeit zur Invertierung eines Signals ENABLE
