IP65-Motor SMD 1.6mini

DCSchritt12 V

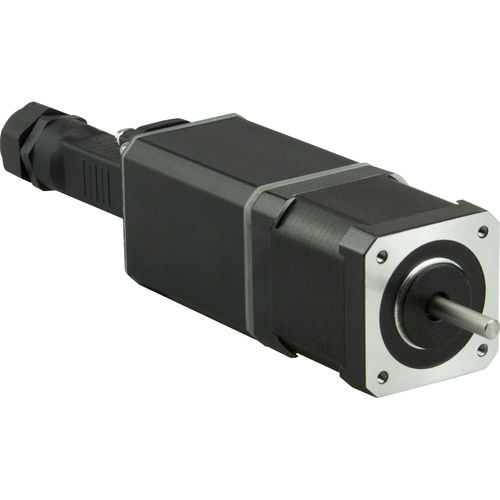

SMD1.6mini IP65 ist ein Schrittmotortreiber, der in den Schrittmotor SM4247 eingebaut wird und die Schutzart IP65 hat. Diese Treiber werden als komplett montierte Einheiten angeboten. Es sind keine Anschluss-, Einstell- oder sonstige Vorbereitungen nötig - das System ist ein betriebsbereiter kompletter Schrittmotorantrieb. Die hohe Schutzart ermöglicht den Einsatz des Antriebs in ungünstigen Umgebungen. Die SMD1.6mini IP65 Treiber haben recht kleine Abmessungen, die Gesamtabmessungen der Baugruppe betragen 136 mm einschließlich Motorwelle und die Rahmengröße bleibt 42 mm von der Motorflanschgröße NEMA 17. Der Steuermodus ist der Standard-Impuls/Dir-Modus - der Schrittmotortreiber empfängt Spannungsimpulse als Schrittsignal und Spannungspegel als Richtungssignal. Der Bewegungsweg hängt von der Impulszahl ab, die Bewegungsgeschwindigkeit ist proportional zur Impulsfrequenz. Die Richtung hängt vom Spannungspegel am DIR-Eingang ab. Das Richtungssignal kann invertiert werden. Die wichtigsten Parameter Schrittmotor SM4247 mit kleinem eingebauten Schrittmotortreiber SMD1.6mini IP65 Spannungsversorgung: 12 - 48 VDC Mikroschritt-Modus - 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/128, 1/256. Haltestrom: 10...100% oder Nennstrom Maximales Haltemoment: 4.4 kgf*cm Massenträgheit des Motorrotors: 68 g*cm2
