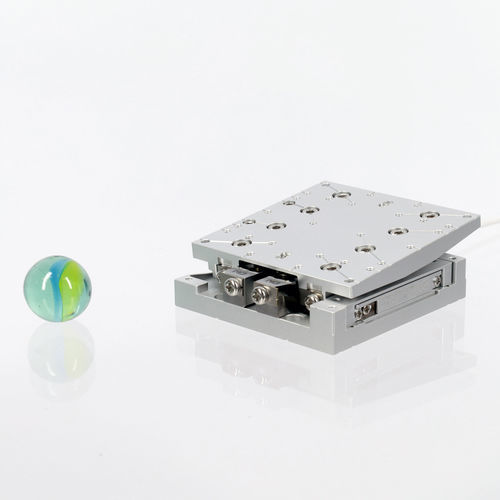

Motorisiertes Goniometer SGF-58

kompaktfür hochpräzise Winkelausrichtung

Übersicht Die ultrakompakte SGF-58 Goniometerbühne mit Flexure-Führung bietet präzise Winkelpositionierung und hat ihr Drehzentrum 58 mm über der Arbeitsplattform. Die Flexure-Schwenkführung minimiert parasitäre Bewegungen und ermöglicht den Einsatz in anspruchsvollen Umgebungen (z. B. Hochvakuum, Ultrahochvakuum, kryogene Temperaturen).

Design und Anwendung Die SGF-Serie ersetzt konventionelle Stahl-Kontaktlager durch einen Flexure-Scharniermechanismus, um Reibung und parasitäre Bewegungen bei einer Auslenkung bis ±2° zu reduzieren. Die Höhe des Drehpunkts kann auf Anfrage im Bereich 25–100 mm über der Oberplatte angepasst werden. Mit einer kompakten Grundfläche von 32 x 32 mm und einem geringen Gewicht (~52 g) eignet sich die Bühne zur Integration in platzbeschränkte Mehrachsen‑Nanopositioniersysteme.

Integration und Steuerung Die Bühne lässt sich nahtlos mit SmarAct CLS-32 Systemen zu Mehrachsen‑Anordnungen kombinieren, die lineare, rotatorische und goniometrische Bewegungen vereinen. Ansteuerung durch SmarAct‑Steuereinheiten ist möglich; integrierte Positionssensoren sind für Closed‑Loop‑Betrieb verfügbar, um Stabilität und Wiederholgenauigkeit zu erhöhen.

Schlüsseltechnische Daten

• Verfahren (Travel) [°] : > ± 2
• Blocking Torque [Ncm] : 18
• Max. Normalkraft [N] : 1
• Abmessungen [mm] : 32 x 32 x 25
• Gewicht [g] : ~ 52
• Drehzentrum [mm] : 58 (über Arbeitsplattform)
• Winkelgeschwindigkeit (open-loop) [°/s] : > 20
• Open-Loop Auflösung [µ°] : < 1
• Closed-Loop Sensor-Typen : S, L
• Sensor-Auflösung [µ°] : 2 (S), 8 (L)
• Uni-direktionale Wiederholgenauigkeit MCS2 [µ°] : > 40 (S, L)

Optionen & Materialien

• Materialien: Aluminium (Standard); Titan als Option (-TI)
• Cryogenic Option: ja
• Vakuum-Optionen: HV (1E-6 mbar); UHV (1E-11 mbar)
• Non‑magnetic Option: ja

Hinweise Der SGF-58 ist für die Integration in kompakte Mehrachsen‑Nanopositioniersysteme vorgesehen und ist kompatibel mit SmarAct‑Steuerungen und Sensoroptionen.
