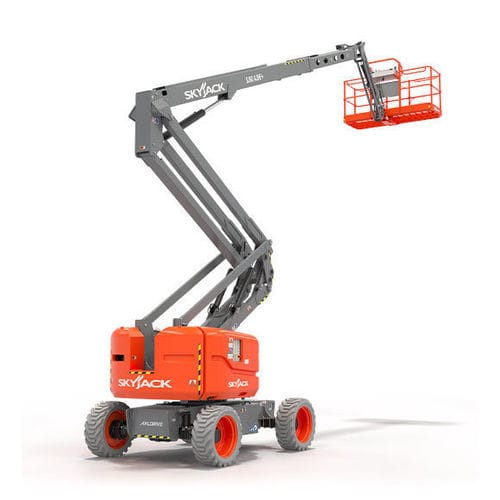

Gelenkarbeitsbühne auf Rädern SJ45/60 AJHE+

mit Eigenantriebmobilhybrid

Übersicht
Die SJ45/60 AJHE+ sind hybrid‑elektrische geländegängige Gelenkbühnen, entwickelt für Vermietflotten und Auftragnehmer, die Emissionen reduzieren sowie Betrieb und Wartung vereinfachen möchten. Die Baureihe legt Wert auf einfache Wartung und bewährte Skyjack‑Systeme für verlässliche Leistung auf der Baustelle.

Wesentliche Produktmerkmale

• SKYCODED™: Bewährtes Steuerungssystem mit farbcodierter und nummerierter Verkabelung von Skyjack zur vereinfachten Fehlersuche und Reparatur.
• ECO: Konzipiert zur Verbesserung der Umweltleistung und langfristigen Nachhaltigkeit; unterstützt Anforderungen von Vermietern und Auftragnehmern.
• ACCESSORYZERS™: Herstellerzugelassene Zubehörteile zur Erhöhung der Vielseitigkeit, Schutz des Geräts und Steigerung der Produktivität.
• EASYDRIVE™: Bedienelemente der Bühne erhalten die Orientierung des Bedieners unabhängig von der Turret‑Position.
• AXLDRIVE™: Achsbasierter Antrieb mit vom Bediener steuerbarem sperrbarem Differenzial (hinten) und vorderem Differenzial mit Sperrdifferenzial für robuste, wartungsarme Geländefähigkeit.
• SKYRISER™: Riser und Hauptdrehpunkt bewegen sich in einer vertikalen Linie, um Umlagerungen bei Arbeiten nahe an Fassaden zu reduzieren.

Produktbilder & Medien
Das Hauptproduktbild für SJ60 AJHE+ sowie unterstützende Medien (Produktvideo und Einführungsvideo) sind auf der Produktseite verfügbar, um Prüfungen und die Einweisung von Bedienern zu unterstützen.

Spezifikationen (Vergleich SJ45 AJHE+ vs SJ60 AJHE+)
Work Height | 51’ (15.54 m) | 66’ (20.11 m)
Platform Height | 45’ (13.72 m) | 60’ (18.29 m)
Up and Over Height | 24’ 5.25” (7.45 m) | 27’ 2” (8.31 m)
Platform Size | 30” x 72” (0.76 x 1.83 m) | 36” x 96” (0.91 x 2.44 m)
Stowed Width | 7’ 6” (2.29 m) | 8’ (2.44 m)
Tailswing | 2’ (0.61 m) | 2’ (0.61 m)
Stowed Height | 6’ 9” (2.06 m) | 8’ 4” (2.54 m)
Transportation Height | 7’ 1” (2.16 m) | 9’ 2” (2.79 m)
Stowed Length | 19’ 8” (6.00 m) | 28’ 2” (8.59 m)
Transportation Length | 15’ 7” (4.75 m) | 21’ 8” (6.60 m)
Ground Clearance | 15.25” (0.39 m) | 13” (0.33 m)
Wheelbase | 6’ 8” (2.03 m) | 8’ (2.44 m)
Rotation | 355° NC | 355° NC
Platform Rotation | 170° | 170°
Jib Length | 4’ 8” (1.40 m) | 5’ (1.52 m)
Jib Range +/- | +70° / -75° | +65° / -60°
Weight | 12,533 lbs (5,685 kg) | 20,177 lbs (9,125 kg)
Gradeability | 45% | 45%
Turning Radius (Inside) | 4’ 11” (1.50 m) | 7’ 3” (2.21 m)
Turning Radius (Outside) | 14’ 3” (4.34 m) | 17’ 5” (5.31 m)
Axle Oscillation | 5” (12.70 cm) | 4” (10.16 cm)
Drive Speed (High speed) | 4.8 km/h | 4.8 km/h
Capacity | 660 lbs (300 kg) | 660 / 1,000 lbs (300 / 454 kg)
Horizontal Reach | 22’ 9” (6.93 m) | 37’ 11” (11.56 m)
Maximum # of Persons | 2 | (not specified)
Wind Rating | 2 @ 28 mph (12.5 m/s) | 2 / 3 @ 28 mph (12.5 m/s)
Tire Type | N/M Solid | N/M Foam‑Filled
Tire Size | 10 x 31 | 14 x 610
Diesel Engine | Kubota D902 | Kubota D902
Hydraulic Reservoir | 24 gal. (91 L) | 30.4 gal (115 L)

Zubehör und Optionen (Verfügbarkeit je Modell)
Accessory | SJ45 AJHE+ | SJ60 AJHE+
36” x 72” PLATFORM | not available | available
BIO OIL | available | available
BOOM PIPE RACK | available | available
FLASHING LIGHT | available | available
GLAZIER KIT | available | available
REAR GATE | not available | available
SIDE SPRING HINGED ENTRY GATE | available | not available
TOOL CADDY | available | available
WHITE NOISE ALARM | available | available
ELEVATE | available | available

eigenschaften / technische spezifikationen

• Modell / Serie: SJ45/60 AJHE+
• Hersteller / Marke: Skyjack
• Plattform‑Arbeitshöhen: SJ45 AJHE+ = 45 ft Plattform (51 ft Arbeitshöhe); SJ60 AJHE+ = 60 ft Plattform (66 ft Arbeitshöhe)
• Up‑and‑over‑Freiraum: SJ45 AJHE+ = 24’ 5.25” (7.45 m); SJ60 AJHE+ = 27’ 2” (8.31 m)
• Plattformgrößen: SJ45 AJHE+ = 30” x 72” (0.76 x 1.83 m); SJ60 AJHE+ = 36” x 96” (0.91 x 2.44 m)
• Abmessungen eingefahren (B x H x L): SJ45 AJHE+ = 7’6” x 6’9” x 19’8” (2.29 m x 2.06 m x 6.00 m); SJ60 AJHE+ = 8’ x 8’4” x 28’2” (2.44 m x 2.54 m x 8.59 m)
• Transportabmessungen (H x L): SJ45 AJHE+ = 7’1” (2.16 m) x 15’7” (4.75 m); SJ60 AJHE+ = 9’2” (2.79 m) x 21’8” (6.60 m)
• Bodenfreiheit: SJ45 AJHE+ = 15.25” (0.39 m); SJ60 AJHE+ = 13” (0.33 m)
• Radstand: SJ45 AJHE+ = 6’8” (2.03 m); SJ60 AJHE+ = 8’ (2.44 m)
• Drehung (Turret): 355° nicht kontinuierlich
• Plattformrotation: 170°
• Jib‑Länge und Reichweite: SJ45 AJHE+ jib 4’8” (1.40 m) +70° / -75°; SJ60 AJHE+ jib 5’ (1.52 m) +65° / -60°
• Maschinengewicht: SJ45 AJHE+ = 12,533 lbs (5,685 kg); SJ60 AJHE+ = 20,177 lbs (9,125 kg)
• Steigfähigkeit: 45% (beide Modelle)
• Wendekreise (innen/außen): SJ45 AJHE+ = 4’11” (1.50 m) / 14’3” (4.34 m); SJ60 AJHE+ = 7’3” (2.21 m) / 17’5” (5.31 m)
• Achsschwankung: SJ45 AJHE+ = 5” (12.7 cm); SJ60 AJHE+ = 4” (10.16 cm)
• Fahrgeschwindigkeit (hoch): 4.8 km/h (beide)
• Nenntragfähigkeit Plattform: SJ45 AJHE+ = 660 lbs (300 kg); SJ60 AJHE+ = 660 / 1,000 lbs (300 / 454 kg)
• Horizontale Reichweite: SJ45 AJHE+ = 22’9” (6.93 m); SJ60 AJHE+ = 37’11” (11.56 m)
• Max. Personen: SJ45 AJHE+ = 2; SJ60 AJHE+ nicht angegeben
• Windbewertung: SJ45 AJHE+ = 2 @ 28 mph (12.5 m/s); SJ60 AJHE+ = 2 / 3 @ 28 mph (12.5 m/s)
• Reifen: SJ45 AJHE+ N/M Solid; SJ60 AJHE+ N/M Foam‑Filled (Größen 10 x 31 und 14 x 610)
• Dieselmotor: Kubota D902 (beide Modelle)
• Hydraulikbehälter: SJ45 AJHE+ = 24 gal. (91 L); SJ60 AJHE+ = 30.4 gal (115 L)
• Bemerkenswerte Systeme: SKYCODED™, ECO, ACCESSORYZERS™, EASYDRIVE™, AXLDRIVE™, SKYRISER™
