Schalldämpfer für Pneumatikzylinder SEB series

Luftfür Druckluftfür die Automation

Modellbeschreibung

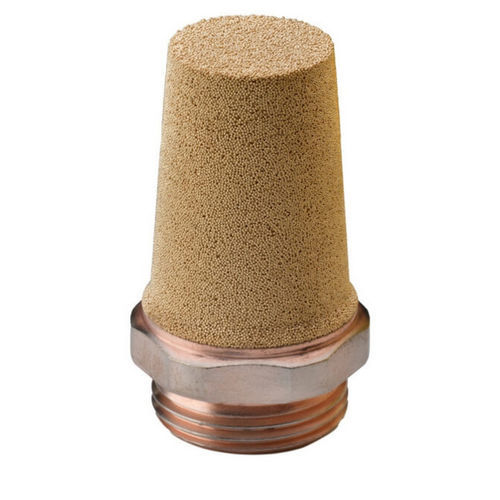

SEB-Schalldämpfer aus gesinterter sphärischer Bronze, konischer Körper auf sechskantiger Basis aus kupferplattiertem Stahl, hergestellt von Sinterfiltri.

Haupteigenschaften

• Zusammensetzung Filterelement: 89% Kupfer, 11% Zinn (gesinterte sphärische Bronze)
• Filtrationsgrenze: 5 µ bis 120 µ
• Fertigungstoleranzen: ± 3%
• Basis: Sechskant
• Anschlussmaterial: kupferplattierter Stahl
• Gewinde: GAS-BSP ref. UNI EN ISO 228-1:2003 (Artikel mit M-Codes haben metrisches Gewinde)

Abmessungstabelle (Einheiten in mm)
Code | Produkt | A | Durchmesser | B | C | D | E | H | Ch
1011 | SEB M 5 | M5 | 2,80 | 4,50 | 5,50 | 3,50 | 4,00 | 17,00 | 7,00
1012 | SEB 1/8 | 1/8" | 7,00 | 8,50 | 10,50 | 4,50 | 3,80 | 21,00 | 12,00
1013 | SEB 1/4 | 1/4" | 9,50 | 11,00 | 12,50 | 6,00 | 4,50 | 27,00 | 15,00
1014 | SEB 3/8 | 3/8" | 12,00 | 14,00 | 17,00 | 7,00 | 5,40 | 35,00 | 19,00
1015 | SEB 1/2 | 1/2" | 15,50 | 17,00 | 20,50 | 8,00 | 6,00 | 41,50 | 23,00
1016 | SEB 3/4 | 3/4" | 19,50 | 21,00 | 26,50 | 9,00 | 7,50 | 54,00 | 30,00
1017 | SEB 1 | 1" | 26,00 | 26,50 | 33,00 | 11,00 | 9,00 | 66,00 | 36,00

Geräuschpegel (6 BAR)

• 1/8 — 79 dB
• 1/4 — 78 dB
• 3/8 — 82 dB
• 1/2 — 85 dB
• 3/4 — 94 dB
• 1 — 95 dB

Geräuschpegel (4 BAR)

• 1/8 — 76 dB
• 1/4 — 75 dB
• 3/8 — 81 dB
• 1/2 — 84 dB
• 3/4 — 90 dB
• 1 — 92 dB

Beschreibung
Die SEB-Schalldämpfer von Sinterfiltri bestehen aus einer gesinterten sphärischen Bronzelegierung (89% Kupfer, 11% Zinn). Die poröse Struktur ermöglicht die Filtration von Gasen und Flüssigkeiten, während die konische Geometrie Geräusche und durch den Durchfluss verursachte Vibrationen reduziert. Maße sind in Millimetern angegeben; Toleranzen nach EN-22768 / ISO-2768-c (Messung ch +0 / -0.10 mm).

Anwendungen

• Industrielle Automatisierung mit Druckluft
• Vakuumanwendungen
• Spezielle Anwendungen auf Anfrage
• Luftauslässe, Ventile und pneumatische Zylinder
• Weitere Anwendungen auf Anfrage

Technische Spezifikationen

• Serie: SEB
• Werkstoff (Filterelement): Gesinterte sphärische Bronze (89% Kupfer, 11% Zinn)
• Filtrationsgrenze: 5 µ – 120 µ
• Fertigungstoleranzen: ± 3%
• Basis: Sechskant
• Anschlussmaterial: Kupferplattierter Stahl
• Gewindenorm: GAS-BSP ref. UNI EN ISO 228-1:2003 (M-codierte Artikel haben metrisches Gewinde)
• Abmessungstabelle oben enthalten
• Geräuschpegel angegeben bei 6 BAR und 4 BAR für jede Größe
• Hergestellt in Italien (Werk Turin)
• SCIP number: 7e27207e-6252-47d9-8d4f-9ec741c7f047
