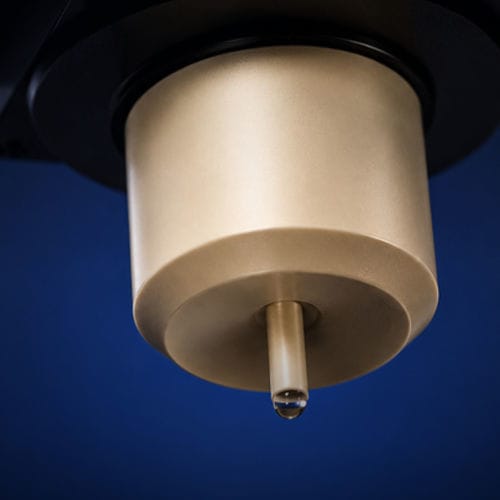

Kapillarrohr CCS-1M

Übersicht
Das CCS-1M ist ein integriertes Erweiterungsmodul für das PAT-1M Profile Analysis Tensiometer und ermöglicht einen kontrollierten in-situ-Flüssigkeitsaustausch bei Tropfen- und auftriebsbasierten Blasenversuchen. Das Modul verwendet einen koaxialen Messkopf und eine koordinierte Doppel-Spritzensteuerung, um die Subphase zu ersetzen und dabei die vorhandene Oberfläche für dynamische Oberflächen- und Grenzflächenspannungsmessungen zu erhalten.

Hauptmerkmale

• Koaxialer Doppel-Kapillar-Messkopf, kombiniert externe und interne Kapillaren
• Zwei unabhängig steuerbare Spritzen für koordinierte Injektion und Entnahme
• Kontinuierliche Spannungsüberwachung während des Flüssigkeitsaustauschs über das PAT-1M Mess- und Analysesystem
• Programmierbare Austauschsequenzen: Definition von Austauschvolumen, Schrittgröße, Timing und Gesamtdauer des Experiments
• Integrierte Unterstützung für Oszillationsexperimente und Rheologie-Workflows während des Flüssigkeitsaustauschs

Messmöglichkeiten

• Tropfpendel-Experimente (pendant drop)
• Auftriebsblasen-Experimente (buoyant bubble)
• Dynamische Oberflächenspannung
• Dynamische Grenzflächenspannung
• In-situ-Subphasen-Austausch (Ersetzen der Flüssigkeit innerhalb einer Pendeltropfen- oder Auftriebsblase bei Erhalt der Oberfläche)
• Koaxiale Kapillarmessungen (externe + interne Kapillaren in einem Kopf)
• Programmierbare Flüssigkeitsaustauschsequenzen und automatische Volumenkontrolle
• Oszillationsexperimente kombiniert mit Flüssigkeitsaustausch

Kompatibilität
Entwickelt ausschließlich als integriertes Erweiterungsmodul für das PAT-1M Profile Analysis Tensiometer; teilt die PAT-1M optische Plattform und Software-Workflows für synchronisierte Erfassung, Steuerung und Analyse.

Anwendungen

• Wettbewerbsadsorptionsstudien (Austausch oberflächenaktiver Spezies während des Subphasenwechsels)
• Untersuchungen zu Proteinadsorption, -desorption und -austausch
• Analyse von Tensidverschiebungen
• Grenzflächenkinetik und Überwachung transitorischer Grenzflächenänderungen
• Formulierungsentwicklung und Bewertung von Additivwirkungen unter dynamischen Austauschbedingungen
• Grundlagenforschung zu Grenzflächen: Grenzflächentransport, Adsorptionsdynamik und Mechanismen des Flüssigkeitsaustauschs

Technische Details

• Kapillarkonfiguration: externe und interne koaxiale Kapillaren kombiniert in einem Messkopf
• Spritzensteuerung: zwei unabhängig gesteuerte Spritzen für koordinierte Injektion und Entnahme
• Austauschprinzip: gleichzeitige Injektion und Entnahme zum Ersetzen der Subphase ohne Störung der Oberfläche
• Programmierbare Parameter: Austauschvolumen, Schrittgröße, Timing und Dauer des Experiments konfigurierbar über die Software-Timeline
• Optische Plattform: PAT-1M mit integrierter optischer Beobachtung und Bildüberwachung
• Integrierte Rheologie-Workflows: Kombination von Flüssigkeitsaustausch mit konventionellen Oszillationsexperimenten und Flächen/Volumenkontrolle
• Zubehör: koaxiale Kapillaren und Dual-Spritzen-Kit verfügbar
• Hardwarekomponenten: Steuerventil, elektronische Steuereinheit und PAT-1M Schnittstelle

Technische Daten

• Handelsbezeichnung: CCS-1M
• Kapillarkonfiguration: externe und interne koaxiale Kapillaren
• Spritzensteuerung: zwei unabhängig gesteuerte Spritzen
• Austauschprinzip: gleichzeitige Injektion und Entnahme
• Programmierbare Parameter: Volumen, Schrittgröße, Timing und Versuchs­dauer
• Unterstützte Messmodi: Pendant drop, Buoyant bubble, dynamische Oberflächen- und Grenzflächenspannung, Oszillationsexperimente mit Flüssigkeitsaustausch
• Optische Plattform / Bildgebung: integrierte optische Beobachtung PAT-1M
• Modulintegration: internes Erweiterungsmodul für PAT-1M
• Typisches Zubehör: koaxiale Kapillaren, Dual-Spritzen-Kit
