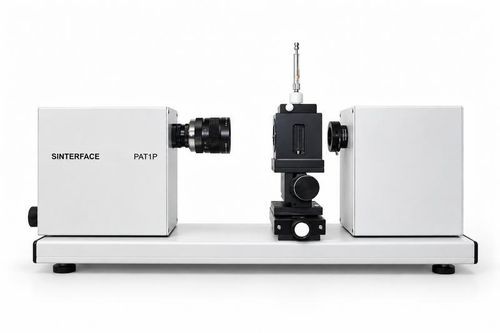

Optisches Tensiometer PAT-1P

für Flüssigkeitenzur Messung der Oberflächen- und Grenzflächenspannungzur dynamischen Messung der Oberflächen- und Grenzflächenspannung

Übersicht
Das PAT-1P ist ein kompaktes Profil-Analyse-Tensiometer für präzise Messungen der Oberflächen- und Grenzflächenspannung sowie von Kontaktwinkeln. USB-gespeist und manuell bedienbar, geeignet zur Charakterisierung von Flüssigkeiten und Grenzflächen im Labor.

Funktionen

• Messung von Oberflächen- und Grenzflächenspannung (hängender Tropfen, Analyse schwebender Blasen)
• Kontaktwinkel und Oberflächenenergie (sessiler Tropfen mit optischer Konturanalyse)
• Manuelle Steuerung mit x/y/z-Positionierung und manueller Tropfen-/Blasenbildung
• Kompakte Laborausführung; Betrieb über USB ohne externe Stromversorgung
• Integrierte Analyse-Software mit Echtzeit-Bilderfassung, automatischer Profilauswertung und Eigenschaftsberechnung

Messprinzip
Das Gerät analysiert Profile von hängenden und sessilen Tropfen sowie schwebenden/captiven Blasen mittels Konturerkennung und Young–Laplace-Fit für genaue und reproduzierbare Ergebnisse.

Leistungsmerkmale

• Messbereich Oberfläche/Grenzfläche: 10–2000 mN/m
• Kontaktwinkelbereich: 5°–175° (Genauigkeit ±0,3°)
• Industrielle CMOS-Kamera bis zu 25 Bildern/s (1280 × 960 px)
• Optische Verzerrung < 0,05%
• USB-Schnittstelle und USB-Betrieb

Analyse & Software

• Automatisierte Bildaufnahme und Young–Laplace-Fitting
• Echtzeit-Berechnung von Oberflächen- und Grenzflächenspannungen
• Kontaktwinkelanalyse und Bewertung der Oberflächenenergie
• Transiente Relaxationsanalyse und Fourier-Analyse von Relaxationsmessungen
• Semi-automatische Fokussierverfahren; Windows 7–11 unterstützt; kostenlose Software-Updates für ein Jahr

Optionale Module & Zubehör

• Automatisches Dosiermodul (automatische Kontrolle von Tropfenvolumen und -fläche)
• Kontaktwinkelmodul (spezialisiertes Modul für sessile Tropfen und Oberflächenenergie)
• Präzisionskapillaren für verschiedene Flüssigkeiten und Anwendungen
• Glas-Spritzen für präzise manuelle Tropfen- und Blasenerzeugung
• Thermostatisierte Hülle für externen Umlaufbad (optional)

Anwendungsbereiche
Lehre, akademische und Grundlagenforschung, Materialwissenschaften, Grenzflächenchemie, routinemäßige Qualitätskontrolle und Laborabläufe, die reproduzierbare Grenzflächencharakterisierung erfordern.

Technische Daten

• Modell: PAT-1P
• Messmethoden: Young–Laplace-Fit; hängender und sessiler Tropfen; Analyse schwebender und captiver Blasen
• Messbereich Oberfläche/Grenzfläche: 10–2000 mN/m
• Kontaktwinkelbereich: 5°–175°; Genauigkeit ±0,3°
• Kamera: industrielle CMOS, 1280 × 960 px, bis zu 25 fps
• Optik: manuelle Festobjektive; optische Verzerrung < 0,05%
• Dosierung: manuelle Tropfen-/Blasenbildung; optionales automatisches Dosiermodul
• Hardware: kompakte Basisplattform mit manuellen x/y/z-Achsen; manuelle Spritze; LED-Beleuchtung mit stufenlos einstellbarer Intensität
• Physikalische Daten: Abmessungen 400 × 200 × 200 mm; Gewicht 3 kg
• Stromversorgung: über USB-Bus (keine externe Stromversorgung erforderlich)
• Schnittstelle: USB
• Software & Steuerung: automatisierte Aufnahme und Auswertung; Echtzeit-Berechnungen; Kontaktwinkelanalyse; Windows 7–11 Unterstützung; kostenlose Updates für ein Jahr
• Verfügbares Zubehör: zusätzliche Kapillaren auf Anfrage; automatisches Dosiermodul; Kontaktwinkelmodul; Präzisions- und Glasspritzen
