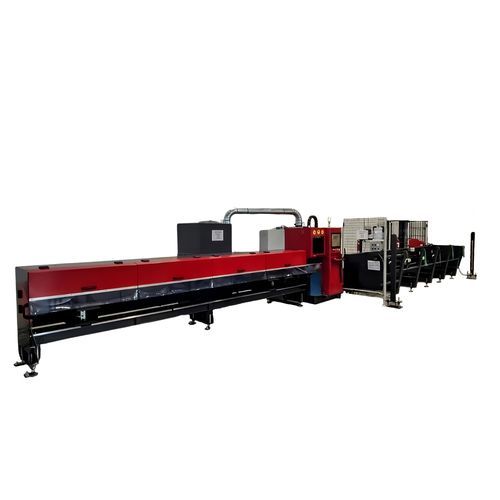

Schneide- und Graviermaschine / Faserlaser LTS3 Bevel

3D-Laserfür MetallRohr

Überblick
Die LTS3 Bevel ist ein Laserrohrschneidsystem mit 3 kW Faserlaser und schwenkbarem 3D-Bevel-Kopf für Fasen, schräge Schnitte und komplexe dreidimensionale Bearbeitungen an Rohren und Profilen. Das System ist für industrielle Integration ausgelegt und unterstützt optionale Lade-/Entladesysteme sowie Nesting zur Materialoptimierung.

Hauptmerkmale

• 3 kW Faserlaserquelle mit schwenkbarem 3D-Bevel-Kopf
• Neigungsschnitte und Fasen für Schweißvorbereitung
• Interpolierte Achssteuerung für komplexe 3D-Operationen
• 3D-Software mit STEP-Import und automatischem Nesting
• Integrierbare Lade- und Entladesysteme (Bündel-/Kettenlader, Mehrlängen-Entlader)
• Präzision und Wiederholbarkeit bei Winkelschnitten
• Auslegung für kontinuierlichen industriellen Betrieb

Anwendungen
Fasen und Schweißvorbereitungen an Strukturrohren, Erzeugung dreidimensionaler Geometrien an Rohren und Profilen, Integration in automatisierte Produktionslinien mit Nesting und Materialoptimierung.

Betriebskontinuität & Verfügbarkeit
Das System wurde für Produktionskontinuität in Industrieumgebungen entwickelt und bietet Optionen für erweiterte Verfügbarkeit (24/7) sowie einfache Integration in automatisierte Abläufe zur Sicherstellung hoher Durchsatzraten.

Extras & Integration

• Automatische Lader: Bündel-, Ketten- oder Bandlader; Mehrlängen-Zufuhr
• Entlader: Rutschen, Rollen, Mehrlängenkonfigurationen
• Rauchabsaugung und Filtersysteme
• Chiller zur Temperaturkontrolle von Quelle und Kopf
• Druckluftversorgung (z. B. 15 bar) und Prozessgase
• CNC EtherCAT-Controller, Inovance-Antriebe und elektrische Schaltschränke
• Nahtdetektionssensoren, austauschbare Düsen und Originalersatzteile für Bevel-Kopf

Technische Daten

• Marke: Simec
• Modell: LTS3 Bevel
• Laserleistung: 3 kW (Faser)
• Kopf: 3D-Bevel-Kopf (einstellbar)
• Schnittstärken: ca. 1 - 6 [mm]
• Bearbeitungslänge: ca. 1.5 - 6.1 [m] (konfigurierbar)
• Maximaler Restabfall: 100 [mm]
• Prozessgase: Luft - N₂ - O₂ (materialabhängig)
• Software: 3D mit STEP-Import und automatischem Nesting
• Achssteuerung: interpolierte Achsen für 3D-Operationen
• Automatisierung: integrierbare Lade-/Entladesysteme und Nesting
• Optionen: Rauchabsaugung, Chiller, Nahtsensor, CNC EtherCAT-Controller, Inovance-Antriebe
