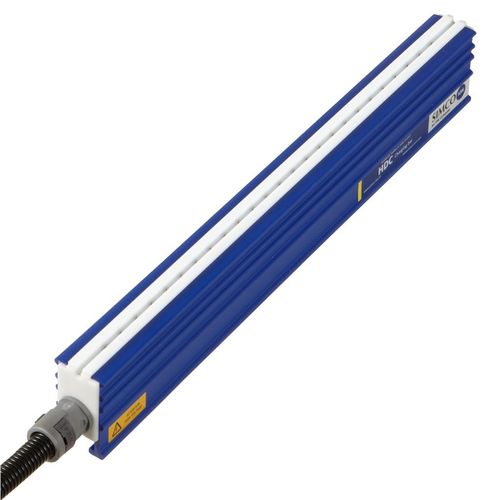

Um Perforationen in sich bewegenden Materialbahnen zu erkennen, ist diese Spezialelektrode mit einem Widerstand je Emitter ausgestattet. Läuft eine Perforation an der Elektrode vorbei, kommt es zu einem kontrollierten Funkenüberschlag. Dieser wird vom angeschlossenen Hochspannungsgenerator CM5 erkannt und mit einem Ausgangssignal und dem Aufleuchten der roten LED gemeldet.
- Erkennung von Perforationen über eine große Oberfläche
- Erkennung sehr kleiner Perforationen möglich
Gehäuse - ABS/PTFE
Kabel - Niederspannungskabel, standard M12 Anschluss
U Primär - 24 V DC, <0,5 A
Ionisierungs Emitter - spezielle Legierung
Arbeitsgeschwindigkeit - 25 Hz Max.
Anzeige - Zweifarbige Status-LED:
- - grüne LED: Gerät arbeitet störungsfrei
- - rote LED: Blinkende LED zeigt eine Perforation an
Ausgang - potentialfrei über Optokoppler
Steuerspannung - 0-10 V DC / 0-24 V DC
Umgebungstemperatur - 0 - 55°C
Einsatz - industriell
Dichting - IP 54
