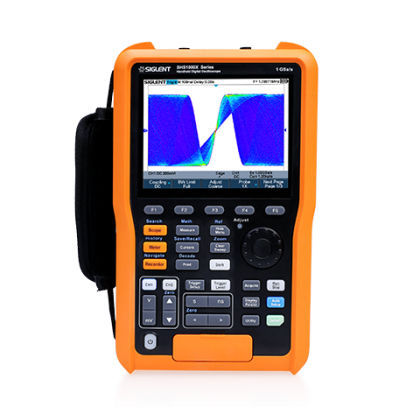

Digitales Oszilloskop SHS1000X Series

Handgerät2-WegeUSB

Die SHS1000X-Serie verfügt über eine vollständige Isolierung zwischen den beiden Oszilloskopkanälen, einem Multimeterkanal, dem Netzteil und dem USB-Host-/Geräteanschluss, einschließlich 200-MHz- und 100-MHz-Modell, einem einzelnen ADC mit einer maximalen Abtastrate von 1 GSa/s und einem einzelnen Speichermodul mit 12 Mpts Speichertiefe. Wenn zwei Kanäle aktiviert sind, hat jeder Kanal eine Abtastrate von 500 MSa/s und eine Standardaufzeichnungslänge von 6 Mpts. Wenn nur ein einziger Kanal aktiviert ist, beträgt die maximale Abtastrate 1 GSa/s und die maximale Aufzeichnungslänge 12 Mpts. Dank der vollständigen Isolierung eignet sich das Gerät sowohl für die Messung im Labor als auch für die Messung von schwimmenden Signalen, da es das Risiko eines versehentlichen Kurzschlusses verringert. Wesentliche Merkmale Siglent SPO-Technologie -Wellenformerfassungsraten von bis zu 100.000 wfm/s (Normalmodus) und 400.000 wfm/s (Sequenzmodus) unterstützt 256-stufige Intensitätsabstufungen und Farbtemperatur-Anzeigemodi -Aufzeichnungslänge bis zu 12 Mpts -digitales Trigger-System -Intelligenter Trigger: Flanke, Steigung, Impulsbreite, Fenster, Lauf, Intervall, Zeitüberschreitung (Dropout), Muster -6000 Zähler Digitalmultimeter, unterstützt DCV, ACV, DCI, ACI, Widerstand, Diode, Kapazität, Kontinuitätstest. 3 Ein-Tasten-Shortcuts für Oszilloskop-, Multimeter- und Recorder-Funktionen -5,6-Zoll-TFT-LCD-Display mit 640 * 480 Auflösung
