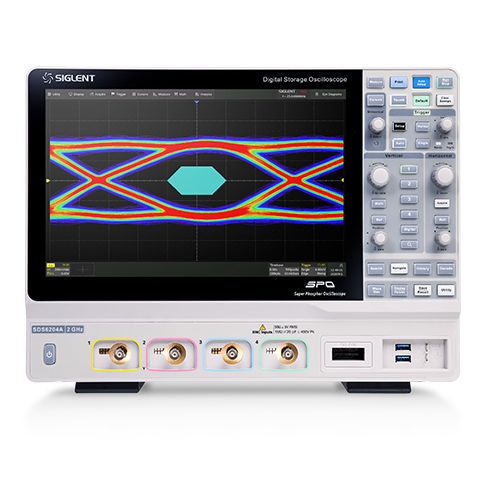

Digitales Oszilloskop SDS6000A series

analogMischsignalTisch

Die digitalen Speicheroszilloskope der Serie SDS6000A von SIGLENT sind mit Bandbreiten von 2 GHz, 1 GHz und 500 MHz erhältlich, haben eine Abtastrate von 5 GSa/s (10 GSa/s ESR) an jedem Kanal, eine maximale Aufzeichnungslänge von 500 Mpts/ch und können bis zu 4 analoge Kanäle + 16 digitale Kanäle für die Mixed-Signal-Analyse anzeigen. Die SDS6000A-Serie verwendet die SPO-Technologie von Siglent mit einer maximalen Wellenform-Erfassungsrate von bis zu 170.000 wfm/s (normaler Modus, bis zu 750.000 wfm/s im Sequenzmodus), einer 256-stufigen Intensitätsabstufungs-Anzeigefunktion sowie einem Farbtemperatur-Anzeigemodus. Außerdem verfügt er über ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und geringem Jitter. Das Triggersystem unterstützt mehrere leistungsstarke Triggermodi, einschließlich seriellem Bus-Triggering. Tools wie die Aufzeichnung von Verlaufswellenformen, Such- und Navigationsfunktionen, Maskentest, Bode Plot, Leistungsanalyse und Eye/Jitter-Analyse ermöglichen die Erfassung, Speicherung und Analyse umfangreicher Wellenformaufzeichnungen. Zu den weiteren Merkmalen des SDS6000A gehören eine beeindruckende Reihe von Mess- und Mathematikfunktionen, Optionen für einen 25-MHz-Arbiträrwellenformgenerator sowie serielle Dekodierung. Der große kapazitive 12,1-Zoll-Touchscreen unterstützt Multi-Touch-Gesten und verfügt über ein benutzerfreundliches UI-Design, das die Betriebseffizienz erheblich verbessern kann. Er unterstützt auch die Maussteuerung und die Web-Fernsteuerung über LAN.
