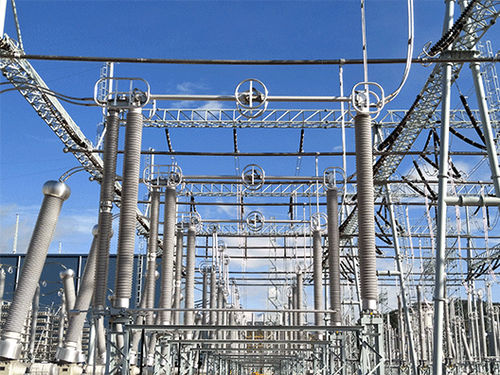

Hochspannungs-Lasttrennschalter W23

EinsäulenIEC

Das Produkt GW23 ist ein zweisäuliger, horizontal einziehbarer Hochspannungs-Trennschalter für den Außenbereich. Die Nennspannung reicht von 126 bis 800 kV. Fortschrittlicher Aufbau Hervorragendes Leitersystem Steckbare bewegliche Kontakte Merkmale 01 Fortschrittlicher Aufbau Verwendet einen einarmigen, klappbaren Einziehmechanismus. Die Übertragungskomponenten und Ausgleichsfedern sind in stromführenden Rohren versiegelt, um die Auswirkungen auf die Umwelt zu minimieren. Kompaktes Profil mit bequemer Einstellung über eine auf einem Gestänge basierende Übertragungsbasis. 02 Hervorragendes Leitersystem Die leitenden Teile bestehen aus Profilen aus einer hochleitfähigen Aluminiumlegierung mit ausgezeichneten elektrischen Eigenschaften, hoher mechanischer Festigkeit, leichter Bauweise und Korrosionsbeständigkeit. Klappbare Armgelenke leiten den Strom über flexible Shunt-Verbinder (keine beweglichen Kontakte) weiter und gewährleisten so Zuverlässigkeit bei minimalem Wartungsaufwand und langer Lebensdauer. 03 Steckbare bewegliche Kontakte Selbstreinigende bewegliche Kontakte mit Kontaktfedern aus Edelstahl und isolierten Abstandshaltern. Die Federkonstruktion verhindert Korrosion und Stromumgehung. Lichtbogenkontakte können an beweglichen bzw. feststehenden Kontakten angebracht werden, um eine zuverlässige Schaltung von Sammelschienen-Übertragungsströmen sowie kapazitiven und induktiven Kleinströmen zu ermöglichen.
