Schaltanlage für die Primärverteilung 8DN8

ACHochspannungtrockenluftisoliert

Überblick
Das Blue-Portfolio von Siemens Energy bietet SF6-freie gasisolierte Schaltanlagen (GIS) und gasisolierte Sammelschienen (Busduct) mit Clean-Air-Isolation kombiniert mit Vakuumschalttechnik. Blue-Lösungen sind so konzipiert, dass sie Zero GWP, keine toxischen Zersetzungsprodukte und den Wegfall von Handhabungsanforderungen im Zusammenhang mit F‑Gasen ermöglichen. Sie sind für effiziente, umweltfreundliche und zuverlässige Energieübertragung in Onshore-Umspannwerken, Offshore-Wind-Anwendungen, Industrieanlagen und Busduct-Anwendungen ausgelegt.

Hauptvorteile

• Keine schädlichen Treibhausgase im Betrieb (Clean-Air-Isolation).
• Vakuumschalttechnik ermöglicht SF6-freie Unterbrechung.
• Modulare, kompakte Bauweisen für platz- und gewichtsbeschränkte Standorte.
• Optimierte Standfläche und leichtere Installationen durch Low Power Instrument Transformers (LPIT).
• Integrierbare digitale Optionen zur Steigerung von Produktivität und Zustandsüberwachung.

Ausgewählte Produkte / Varianten im Blue-Portfolio

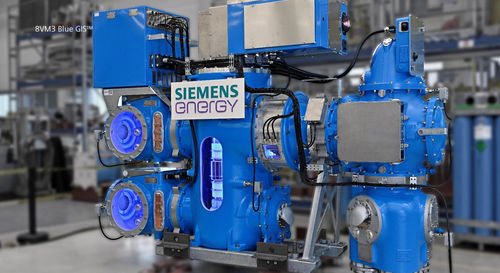

• 8VM3 / 8VM3-1 Blue GIS: anpassbare Schaltanlage für 72,5 kV mit kompakter modularer Bauweise; Varianten für Onshore- und Offshore-Einsatz; Optionen mit integrierter Sensgear™-Digitaltechnik.
• 8VM1 Blue GIS: 72,5 kV GIS, ausgelegt für die Installation in Windturbinen; Vakuum-Leistungsschalter mit Clean-Air-Isolation; optimiert für Turbinenanwendungen.
• 8VN1 Blue GIS: erste 145 kV GIS mit Vakuum-Leistungsschalter und Clean-Air-Isolation; ausgelegt für eine optimierte Stellfläche mittels LPIT-Technologie.
• 8VN1 (Installationen): Beispiel für großflächige Einsätze in Umspannwerken (illustriert für die 145 kV-Variante).
• Blue Gas-Insulated Busduct (Blue GIB): weltweit erster Busduct mit Clean-Air-Isolation für Spannungen bis zu 420 kV; reduziert den Einsatz von F‑Gasen gegenüber konventionellen Lösungen.
• Weitere referenzierte etablierte GIS-Technologien: 8DN9 (Systemspannungen bis 245 kV onshore / 300 kV offshore), 8DQ1 (Bemessungsspannungen bis 550 kV), 8DN8 (bis 170 kV, kompakt und flexibel).

LPIT (Low Power Instrument Transformer)

• Kombiniertes elektronisches Spannungs- und Stromwandlergerät als Ersatz für konventionelle Messwandler.
• Redundante Sensoren: typischerweise zwei Stromsensoren und ein Spannungssensor pro Abgang.
• Multifunktionales Gerät für Schutz und Messung; standardisiert für Nennströme.
• Flexible Installation innerhalb des GIS, wodurch etwa 30 % Verkürzung der Abgangslänge und bis zu ~1.500 kg Gewichtsreduktion pro Abgang erreicht werden können.

Digitale Integration
Noedra Node und zugehörige digitale Umspannwerkslösungen bieten Echtzeit-Datenerfassung, erweiterte Analytik und sichere Automatisierung für ein ganzheitliches Monitoring von Zustand und Leistung der Anlage. Die digitale Integration unterstützt frühe Anomalieerkennung, verringerte ungeplante Ausfälle und optimierte Wartungsplanung.

Referenzen und Einsätze

• Hornsea 3: großflächiger Offshore-Windpark mit Einsatz des Blue 8VM1 GIS (Beispiel für industrielle SF6-freie Installation).
• Netze BW Burladingen Umspannwerk: Einsatz von Clean-Air Blue-Schaltanlagen bei 145 kV kombiniert mit Digitalisierungstechnologien.
• Feralpi Stahlwerke Green-Steel-Projekt: Installation von F‑gas-freien 110 kV Blue-Schaltanlagen zur Unterstützung der Dekarbonisierung.
• Fingrid (Finnland) Auftrag: mehrere Abgänge von Blue GIS, die F‑Gase durch Clean-Air ersetzen, für eine bedeutende nationale Installation.

Technische Daten

• Isoliermedium: Clean Air (Gemisch aus Stickstoff und Sauerstoff) — SF6-frei, Zero GWP.
• Schalttechnik: Vakuum-Leistungsschalter.
• Typische Bemessungsspannungen je Variante: 72,5 kV (8VM3 / 8VM1 / 8VM3-1), 145 kV (8VN1), 170 kV (8DN8), 245–300 kV (8DN9-Bereiche), bis zu 420 kV (Blue Gas-Insulated Busduct), bis zu 550 kV (8DQ1).
• LPIT-Vorteile: kombinierte Spannungs- und Strommessung, Redundanz, ~30 % Verkürzung der Abgangslänge, ~1.500 kg Gewichtsreduzierung pro Abgang.
• Design: modular, kompakt, geeignet für Innen-/Außen- und Offshore-Installationen (Varianten für Windturbinen optimiert).
• Digitale Optionen: integrierte Sensgear™-Funktionen (wo angegeben) und Noedra Node-Kompatibilität für Fernüberwachung, Analysen und zustandsbasierte Wartung.
• Umwelt/Normen: entwickelt, um sich entwickelnde F‑Gas-Vorschriften zu erfüllen und net‑zero Schalttechnik‑Implementierungen zu ermöglichen.
